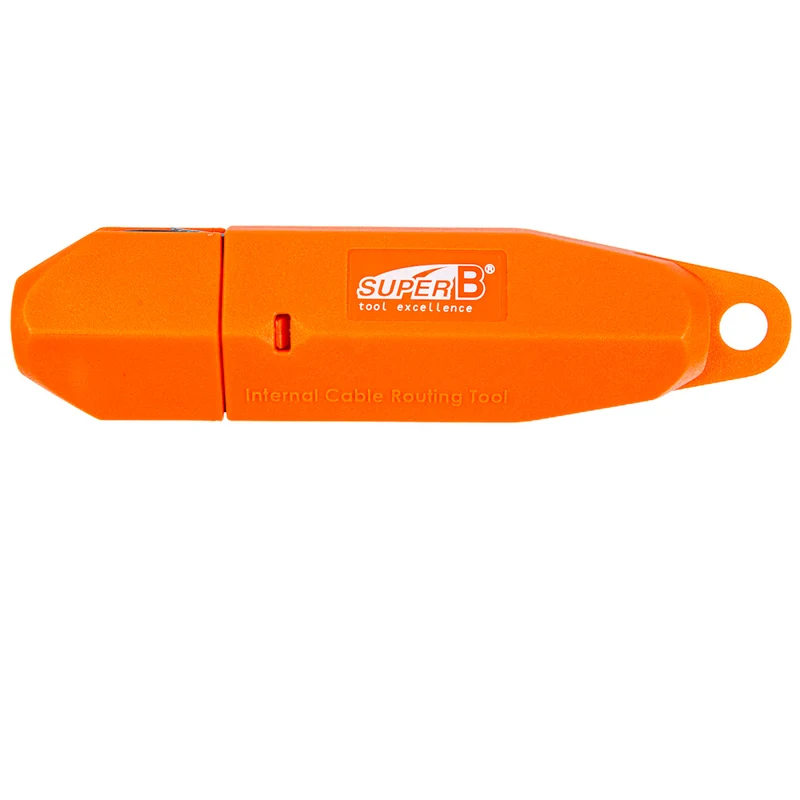

Super B TB-IR20 Einziehhilfe für interne Kabelführung, Magnet

Die Super B TB-IR20 Einziehhilfe für interne Kabelführung holt Schaltzüge, Bremsleitungen und Di2-Kabel mit einem Magneten durch den Rahmen, statt dass du eine halbe Stunde mit dem Draht im Unterrohr stocherst. In meiner Werkstatt ist das Verlegen innenliegender Leitungen bei modernen Rahmen oft der zeitraubendste Teil einer Reparatur. Mal ehrlich, du hast ein Rad mit Zügen im Rahmen und willst beim nächsten Zugwechsel wieder mit Klebeband und Gebet arbeiten? Mit der TB-IR20 ziehst du die Leitung von außen mit dem Magneten zur Austrittsöffnung.

Die wichtigsten Vorteile auf einen Blick

• Magnetisches Führen von außen, laut Messingschlager für Außenhüllen, Bremsleitungen und Di2-Kabel
• 1,3 m Führungsleine, lang genug für Unterrohr, Kettenstrebe und Sitzrohr
• Adapter für Hydraulikleitung, Bremshülle und Di2 E-Tube-Stecker, laut Super B
• Adapter im Werkzeugkörper verstaut, nichts fliegt lose in der Schublade herum
• Super B Classic, orange, gut zu finden auf der Werkbank

WICHTIG: Funktioniert nur bei nicht magnetischen Rahmen

Das Prinzip braucht einen Rahmen aus Carbon oder Aluminium, denn der Außenmagnet soll durch die Rohrwand hindurch den Magneten an der Führungsleine ziehen. Bei einem Stahlrahmen haftet der Außenmagnet am Rohr selbst, dann klappt das Führen nicht zuverlässig. Außerdem braucht dein Rahmen natürlich Ein- und Austrittsöffnungen für die Leitung. Rahmen mit geschlossenen Führungsrohren innen (sogenannte Liner) brauchen die Einziehhilfe meist gar nicht. Und bei einer hydraulischen Bremse gilt: Wird die Leitung geöffnet, muss die Bremse danach entlüftet werden.

Für welche Arbeiten ist die TB-IR20 ideal?

Arbeit	Wertung
Schaltzughülle neu durch den Rahmen verlegen	ideal
Hydraulische Bremsleitung tauschen oder kürzen	ideal, mit Hydraulik-Adapter
Shimano Di2 Kabel verlegen	ideal, mit E-Tube-Adapter
Leitung für Vario-Sattelstütze durch das Sitzrohr	gut geeignet
Stahlrahmen	nicht geeignet

Kompatibilität im Detail

Leitung / Rahmen	Passt?
Außenhülle für Schalt- und Bremszüge	ja, Adapter für Bremshülle
Hydraulische Bremsleitung	ja, Hydraulik-Adapter
Shimano Di2 E-Tube Kabel	ja, Adapter für E-Tube-Stecker
Carbonrahmen, Aluminiumrahmen mit interner Führung	ja

Nicht kompatibel: Stahlrahmen (Magnet haftet am Rohr). Für andere Steckersysteme elektronischer Schaltungen als Di2 E-Tube nennt Super B keinen Adapter.

Technische Details

Eigenschaft	Wert
Marke	Super B
Modell	TB-IR20 Internal Cable Routing Tool
Qualitätslinie	Super B Classic
Prinzip	Führungsleine mit Magnet, Führung von außen mit Magnet
Länge Führungsleine	1,3 m
Adapter	Hydraulikleitung, Bremshülle, Di2 E-Tube-Stecker
Farbe	Orange
EAN	4712947229296
Hersteller-Artikelnr.	880312

Mein Montage-Tipp

Bevor du die alte Leitung rausziehst, häng die Führungsleine mit dem passenden Adapter an das Ende der alten Leitung. Ziehst du die alte Leitung dann vorn heraus, zieht sie die Führungsleine gleich mit durch den Rahmen. Danach neue Leitung an den Adapter, Leine zurückziehen, fertig. Klappt das nicht, weil die alte Leitung schon draußen ist, führst du den Magneten an der Leine mit dem Außenmagneten langsam an der Rohrwand entlang zur Austrittsöffnung. Gerade an engen Stellen wie am Tretlager hilft etwas Geduld mehr als Kraft.

Wechsel-Hinweise

• Bei Bremsleitungen nach dem Einziehen passende Stützhülse und Olive verwenden und die Bremse entlüften
• Kabelgeklapper im Rahmen mit Schaumstoffummantelung oder Führungshülsen dämpfen

Passendes Zubehör

• Ratgeber: Hydraulische Scheibenbremsen richtig entlüften, nach dem Leitungstausch Pflicht
• Montage einer höhenverstellbaren Sattelstütze, mit Leitungsverlegung im Sitzrohr
• Fahrradwerkzeug im Überblick

Häufige Fragen zur TB-IR20

Funktioniert die TB-IR20 an meinem Stahlrahmen?

In der Regel nicht zuverlässig, weil der Außenmagnet am Stahlrohr haftet. Für Carbon- und Aluminiumrahmen ist das Prinzip gemacht.

Passt der Adapter für Shimano Di2?

Super B nennt einen Adapter für den Di2 E-Tube-Stecker. Andere elektronische Schaltsysteme werden nicht ausdrücklich genannt.

Wie lang ist die Führungsleine?

Laut Messingschlager 1,3 Meter. Das reicht für die üblichen Wege vom Steuerrohr bis zum Hinterbau.

Muss ich die Bremse nach dem Verlegen entlüften?

Wenn du die Hydraulikleitung geöffnet hast, ja. Sonst kommt Luft ins System und der Druckpunkt wird weich.

Lieferumfang

• 1 Super B TB-IR20 Einziehhilfe mit Magnet-Führungsleine
• Adapter für Hydraulikleitung, Bremshülle und Di2 E-Tube-Stecker
