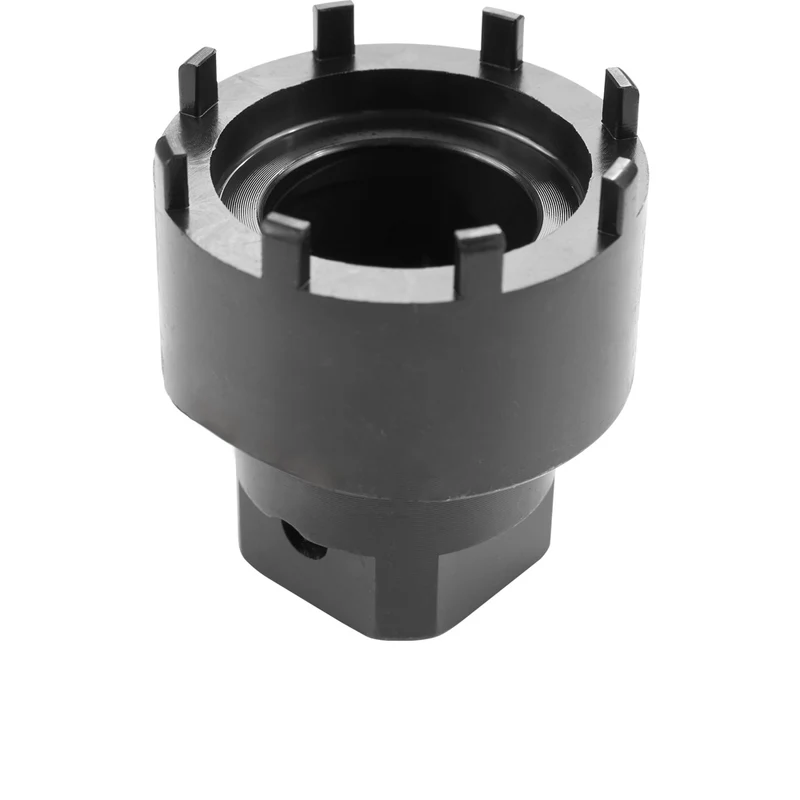

Super B TB-1069 Lockring-Tool Bosch Gen 3 und Brose Spider Nut

Das Super B TB-1069 Spider Nut Lockring-Tool ist für E-Bikes mit Bosch Active Line Plus, Bosch Active Line der 3. Generation und Brose-Antrieben gemacht. Bei diesen Motoren sitzt vorne kein kleines Ritzel mehr, sondern ein Kettenblatt in normaler Größe, gehalten von einem Verschlussring mit Nuten. Genau diesen Ring löst und ziehst du mit dem TB-1069. Wenn bei dir ein Kettenblattwechsel ansteht, sage ich dir ganz direkt: Ohne passendes Lockring-Tool geht es nicht sauber, und eine Rohrzange hat an einem E-Bike-Motor nichts verloren.

Die wichtigsten Vorteile auf einen Blick

• Für Bosch Gen 3 und Brose, laut Großhandel und Rose für Active Line Plus, Active Line 3. Generation und Brose
• Kleinerer Durchmesser als das TB-1067, laut Rose Ø 43 mm, damit nicht verwechselbar mit dem Gen-2-Werkzeug
• 1/2-Zoll-Aufnahme und 24-mm-Schlüsselfläche, passt an Knarre, Drehmomentschlüssel oder Maulschlüssel
• CNC-gefräster Werkzeugstahl, sitzt formschlüssig in den Nuten
• Werkstattqualität, Super B Classic Serie

WICHTIG: Nicht für Bosch Gen 2 mit kleinem Ritzel

Bosch hat die Namen der Motoren über die Generationen weiterverwendet, deshalb passieren hier die meisten Fehlkäufe. Die Faustregel aus meiner Werkstatt: Kleines Ritzel direkt am Motor (Bosch Gen 2, 2014 bis etwa 2019) braucht das Super B TB-1067. Normal großes Kettenblatt mit Verschlussring an der Tretwelle (Active Line ab 2018, Active Line Plus, Brose) braucht dieses TB-1069. Super B selbst führt das TB-1069 auf der Herstellerseite zusätzlich für Bosch Gen 4 (Performance Line, Performance Line CX, Cargo Line) und Gen 5 sowie für Brose-Systeme im Specialized Levo. Der Großhandel nennt dagegen nur Active Line Plus, 3. Generation und Brose. Bei einem Gen-4- oder Gen-5-Motor setz das Werkzeug deshalb erst probeweise an und prüf, ob es satt in allen Nuten sitzt.

Eingriffe am Antrieb können je nach Hersteller und Händler Garantie oder Gewährleistung berühren. Bei einem neuen Rad lieber vorher kurz beim Händler nachfragen.

Für welche Motoren ist das TB-1069 ideal?

Motor	Wertung
Bosch Active Line Plus	ideal
Bosch Active Line 3. Generation (ab 2018)	ideal
Brose (z. B. Specialized Levo laut Super B)	ideal
Bosch Gen 4 und Gen 5	laut Super B ja, vor dem Lösen Passform prüfen
Bosch Gen 2 mit kleinem Ritzel	nein, TB-1067 nehmen

Kompatibilität im Detail

Antrieb	Passt?
Bosch Active Line Plus	ja
Bosch Active Line 3. Generation	ja
Brose E-Bike-Antriebe	ja
Bosch Gen 4 (Performance Line, CX, Cargo Line)	laut Herstellerseite Super B
Bosch Gen 2 (Active, Performance, CX 2014 bis ca. 2019)	nein
Shimano STEPS, Yamaha, Bafang	nein

Nicht kompatibel: Bosch-Motoren der 2. Generation mit kleinem Motorritzel, Motoren anderer Hersteller außer Brose, klassische Kurbeln mit Kettenblattschrauben.

Technische Details

Eigenschaft	Wert
Marke	Super B
Modell	TB-1069 Lockring-Tool (Spider Nut)
Motoren laut Großhandel	Bosch Active Line Plus, Bosch Active Line 3. Generation, Brose
Durchmesser	Ø 43 mm laut Rose (andere Händler geben rund 41,5 mm Lockring-Maß an)
Antrieb	1/2-Zoll-Vierkant oder 24-mm-Maulschlüssel
Material	Werkzeugstahl, CNC-gefräst
Gewicht	ca. 211 g
EAN	4712947228886
Hersteller-Artikelnr.	880428

Mein Montage-Tipp

Kurbeln abziehen, dann Kette vom Kettenblatt nehmen. Das TB-1069 in den Verschlussring setzen, mit einer Hand fest gegen den Ring drücken und mit der anderen Hand über die Knarre lösen. Wenn das Werkzeug beim ersten Ansetzen Spiel hat, sofort aufhören und nicht mit Gewalt weitermachen. Drehrichtung und Anzugsmoment für den Einbau nehme ich immer aus der Anleitung von Bosch, Brose oder dem Radhersteller, weil sich die Angaben je nach Motor unterscheiden. Vor dem Einbau Gewinde und Anlageflächen reinigen, dann knackt später auch nichts.

Wechsel-Hinweise

• Beim Kettenblattwechsel gleich Kette und Kassette auf Verschleiß prüfen
• Verschlussring mit beschädigten Nuten ersetzen, sonst rutscht beim nächsten Mal jedes Werkzeug ab

Passendes Zubehör

• Ratgeber Kettenblatt wechseln, Schritt für Schritt
• Ratgeber E-Bike-Inspektion selbst machen, was du selbst prüfen kannst
• Ratgeber Kettenverschleiß messen, vor dem Kettenblattwechsel

Häufige Fragen zum Super B TB-1069

Passt das TB-1069 auf meinen Bosch Gen 2 Motor?

Nein. Für Gen 2 mit kleinem Motorritzel brauchst du das Super B TB-1067 mit größerem Durchmesser.

Funktioniert es bei Brose-Motoren?

Ja, Super B und Händler nennen Brose-Antriebe ausdrücklich, Super B zum Beispiel im Specialized Levo.

Geht es auch bei der Performance Line CX Gen 4?

Super B nennt Gen 4 auf der Herstellerseite, der Großhandel nicht. Setz das Werkzeug vorher an und prüf, ob es ohne Spiel in allen Nuten sitzt.

Verliere ich durch den Kettenblattwechsel die Garantie?

Das hängt vom Hersteller und deinem Händler ab. Eingriffe am Antrieb können Garantie oder Gewährleistung berühren, frag bei einem neuen Rad vorher nach.

Lieferumfang

• 1 Super B TB-1069 Lockring-Tool für Bosch Gen 3 und Brose
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
