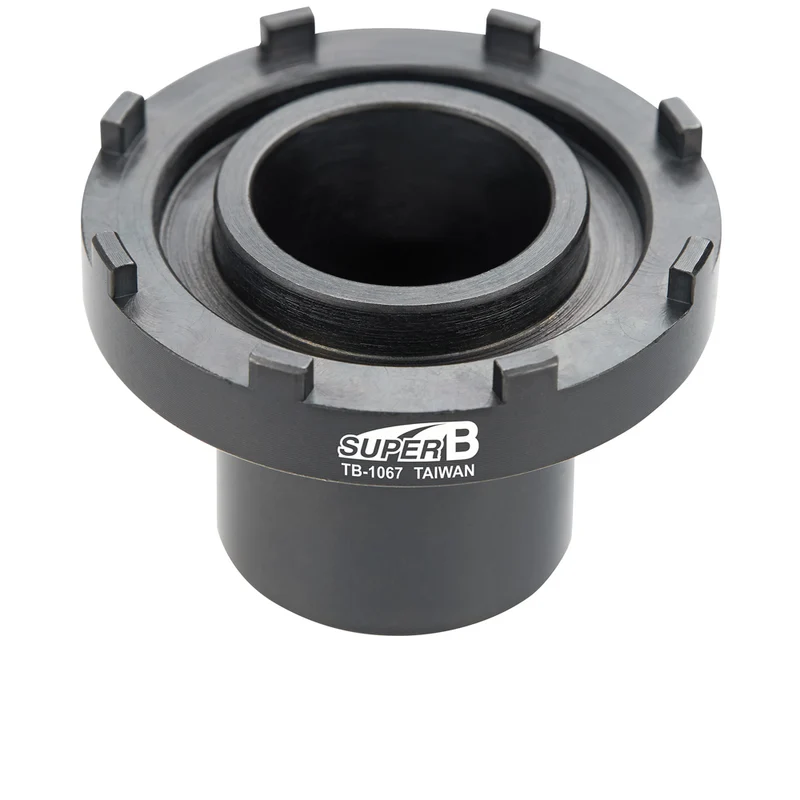

Super B TB-1067 Lockring-Tool Bosch Gen 2 Spider Nut, Ø 50 mm

Das Super B TB-1067 Spider Nut Lockring-Tool ist das Werkzeug für den Verschlussring an Bosch-Motoren der 2. Generation, also Active Line, Performance Line und Performance Line CX ab 2014 mit dem kleinen Ritzel direkt am Motor. Damit löst und ziehst du den Lockring an, wenn das Motorritzel verschlissen ist oder getauscht werden soll. In meiner Werkstatt kommt kaum ein älteres Bosch-E-Bike vorbei, bei dem nicht irgendwann das kleine Kettenrad am Motor Haifischzähne hat. Mal ehrlich, du kaufst dir ein teures E-Bike und willst den Ring dann mit einem Dorn und Hammer lösen?

Die wichtigsten Vorteile auf einen Blick

• Für Bosch Gen 2, laut Super B Active Line, Performance Line und Performance Line CX ab Modelljahr 2014
• Ø 50 mm, laut Händlerangabe (Rose), das unterscheidet es vom TB-1069 mit rund 43 mm
• 1/2-Zoll-Aufnahme oder 24-mm-Maulschlüssel, du kannst mit Knarre oder Drehmomentschlüssel arbeiten
• CNC-gefräster Werkstattstahl, satter Sitz in den Nuten des Lockrings
• Super B Classic, "shop quality" laut Hersteller

WICHTIG: Generation entscheidet, nicht der Name

Bosch hat die Namen Active Line und Performance Line über mehrere Motorgenerationen behalten. Das TB-1067 passt nur auf die 2. Generation. Du erkennst sie am kleinen Ritzel (typisch 15 bis 20 Zähne) direkt am Motor, das über eine Untersetzung schneller dreht als die Kurbel. Hat dein Motor stattdessen ein normal großes Kettenblatt auf einem Spider direkt an der Tretwelle, also Active Line ab 2018 (3. Gen.), Active Line Plus oder einen Brose-Motor, brauchst du das Super B TB-1069. Ein Lockring-Tool, das nicht exakt sitzt, rutscht ab und beschädigt die Nuten.

Noch ein Punkt: Eingriffe am Antrieb können je nach Hersteller und Händler Auswirkungen auf Garantie oder Gewährleistung haben. Wenn dein E-Bike noch neu ist, frag im Zweifel vorher bei deinem Händler nach.

Für welche Motoren ist das TB-1067 ideal?

Motor	Wertung
Bosch Active Line 2. Generation	ideal
Bosch Performance Line (Gen 2, Cruise und Speed)	ideal
Bosch Performance Line CX Gen 2	ideal
Bosch Active Line Plus, Active Line ab 2018	nein, TB-1069 nehmen

Kompatibilität im Detail

Antrieb	Passt?
Bosch Gen 2 mit kleinem Motorritzel (ab 2014)	ja
Bosch Classic Line (1. Generation)	von Super B nicht genannt
Bosch Gen 3 / Active Line Plus	nein
Bosch Gen 4 (Performance Line CX ab 2020) und neuer	nein, von Super B beim TB-1067 nicht genannt
Brose, Shimano STEPS, Yamaha	nein

Nicht kompatibel: Bosch-Motoren mit Spider und großem Kettenblatt (3. Generation, Active Line Plus), Brose-Antriebe, Shimano STEPS und andere Motorhersteller, herkömmliche Kurbel-Kettenblattschrauben.

Technische Details

Eigenschaft	Wert
Marke	Super B
Modell	TB-1067 Lockring-Tool (Spider Nut)
Motoren laut Super B	Bosch Active Line, Performance Line, Performance Line CX ab 2014 (Gen 2)
Durchmesser	Ø 50 mm (Händlerangabe)
Antrieb	1/2-Zoll-Vierkant oder 24-mm-Maulschlüssel
Material	Werkzeugstahl, CNC-gefräst
Gewicht	ca. 181 g
EAN	4712947228626
Hersteller-Artikelnr.	880429

Mein Montage-Tipp

Erst die Kurbel auf der Antriebsseite abziehen, dann liegt der Lockring frei. Das TB-1067 plan in die Nuten setzen und mit der Hand gegenhalten, damit es nicht verkantet. Die Drehrichtung und das Anzugsmoment für den Lockring findest du in der Anleitung von Bosch bzw. deines Radherstellers, daran halte ich mich immer, weil ein zu locker sitzender Ring später knackt. Beim Zusammenbau Gewinde reinigen und das neue Ritzel sauber auf die Verzahnung setzen. Tipp aus der Praxis: Ritzel und Kette zusammen tauschen, sonst springt die neue Kette auf dem alten Ritzel.

Wechsel-Hinweise

• Gen-2-Motorritzel verschleißen schneller als große Kettenblätter, weil sie weniger Zähne haben
• Lockring bei Beschädigung der Nuten ersetzen, nicht nachbiegen

Passendes Zubehör

• KMC Ritzel vorne für Bosch Gen 2, das passende Ersatzritzel mit 18, 19 oder 20 Zähnen
• Ratgeber E-Bike knackt beim Treten, Bosch-Motor als Ursache finden
• Ratgeber Haifischzähne erkennen, wann das Ritzel fällig ist

Häufige Fragen zum Super B TB-1067

Wie erkenne ich, ob mein Bosch-Motor Gen 2 ist?

Gen 2 hat vorne ein kleines Ritzel direkt am Motor statt eines großen Kettenblatts. Sitzt dort ein großes Kettenblatt auf einem Spider, ist es eine neuere Generation.

Was ist der Unterschied zum TB-1069?

Das TB-1067 ist für Bosch Gen 2 mit rund 50 mm Durchmesser. Das TB-1069 ist kleiner und für Active Line Plus, Active Line der 3. Generation und Brose.

Passt es auf die Performance Line CX von 2021?

Nein. Super B nennt beim TB-1067 nur die Modelle der 2. Generation ab 2014. Neuere CX-Motoren haben einen anderen Aufbau.

Welchen Schlüssel brauche ich dazu?

Eine Knarre oder einen Drehmomentschlüssel mit 1/2-Zoll-Vierkant oder einen 24-mm-Maulschlüssel.

Lieferumfang

• 1 Super B TB-1067 Lockring-Tool für Bosch Gen 2
