Shimano TL-UN74-S Innenlagerwerkzeug für Vierkant und Octalink

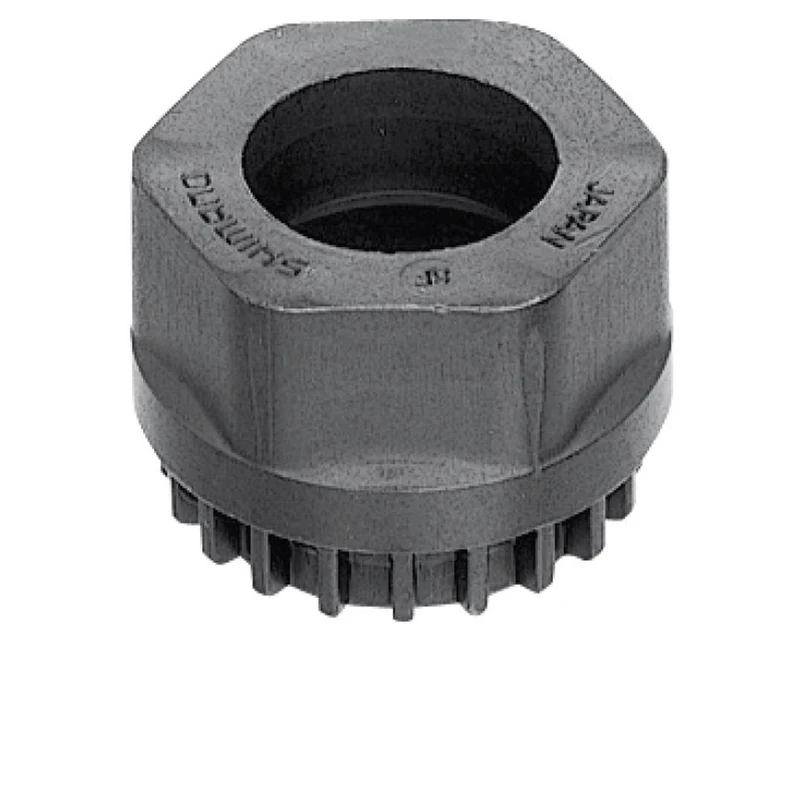

Das Shimano TL-UN74-S ist das kompakte Werkzeug für klassische Cartridge-Innenlager mit Vierkant- oder Octalink-Achse. Genau diese Lager stecken in unzähligen Trekkingrädern, Citybikes, älteren Mountainbikes und einfachen Rennrädern. In meiner Werkstatt ist das der Schlüssel, der am häufigsten auf dem Tresen liegt, weil diese Lager einfach überall verbaut sind. Mal ehrlich: Mit Rohrzange und Hammer bekommst du so ein Lager vielleicht raus, aber danach ist das Gewinde im Rahmen hinüber. Das TL-UN74-S greift in die 20er Verzahnung der Lagerschale und wird mit einem 32-mm-Maulschlüssel gedreht.

Die wichtigsten Vorteile auf einen Blick

• 20er Verzahnung, passt laut Shimano auf Cartridge-Innenlager mit Vierkant- und Octalink-Achse
• Kompakt, laut Shimano die günstige, kurze Version des TL-UN66
• Antrieb mit 32-mm-Maulschlüssel, laut Händlerangabe
• Gehärteter Stahl, formstabil auch bei festsitzenden Lagern
• Breite Shimano-Freigabe, BB-UN, BB-ES und ältere Octalink-Lager wie BB-M952

WICHTIG: Nur für Cartridge-Lager, nicht für Hollowtech II

Das TL-UN74-S passt ausschließlich auf Innenlager mit innenliegender 20er Verzahnung, also die geschlossenen Patronen-Lager für Vierkant- und Octalink-Kurbeln. Für Hollowtech-II-Lager mit außenliegenden Schalen (SM-BB52, BB-MT501, BB-RS500 und Co.) brauchst du den TL-FC32 oder TL-FC33. Press-Fit-Lager werden eingepresst und nicht geschraubt, dafür ist das TL-UN74-S nutzlos. Vor dem Kauf: Kurbel abziehen und reinschauen. Siehst du im Lager eine Verzahnung rund um die Achse, passt es.

Für welche Arbeiten ist das TL-UN74-S ideal?

Einsatz	Wertung
Vierkant-Innenlager am Trekking- oder Citybike tauschen	ideal
Octalink-Lager (BB-ES, ältere XT/Dura-Ace) wechseln	ideal
Festgerostetes Lager im Winterrad lösen	gut, mit Sicherung per Schnellspanner
Hollowtech-II-Lager	nicht geeignet
Press-Fit-Lager	nicht geeignet

Kompatibilität im Detail

Innenlager / Bauteil	Passt?
Shimano BB-UN Serie (z. B. BB-UN300, BB-UN101, BB-UN26)	ja, laut Shimano
Shimano BB-ES Serie (Octalink)	ja, laut Shimano
Shimano BB-6500, BB-5500	ja, laut Shimano
Shimano BB-7700, BB-7703, BB-7710, BB-M952	ja, laut Shimano
Fremdfabrikate mit 20er Verzahnung	häufig, aber nicht von Shimano freigegeben, vorher prüfen

Nicht kompatibel: Hollowtech-II-Innenlager mit Außenschalen, Press-Fit (BB86, BB92, PF30), SRAM DUB, alte Konuslager mit Kontermutter und Innenlager mit abweichender Verzahnung.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-UN74-S
Typ	Innenlager-Werkzeug für Cartridge-Lager
Verzahnung	20 Zähne
Achs-Standard der Lager	Vierkant und Octalink
Antrieb	32-mm-Maulschlüssel (laut Händlerangabe)
Material	gehärteter Stahl
Farbe	grau
Gewicht	104 g
Anzugsdrehmoment	50 bis 70 Nm für BB-UN26 und BB-ES25 laut Shimano-Serviceanleitung
EAN	4524667000358
Hersteller-Artikelnr.	Y13009073

Mein Montage-Tipp

Der Klassiker bei festsitzenden Lagern: Das Werkzeug rutscht aus der Verzahnung, sobald du richtig Kraft gibst. Mein Trick aus der Werkstatt: Eine Schnellspannachse durch das Lager stecken und das TL-UN74-S damit gegen die Lagerschale klemmen. Dann erst den 32-mm-Schlüssel ansetzen und ruckartig lösen. Nach dem ersten Losbrechen den Spanner lockern und weiterdrehen. Beim Einbau: Gewinde fetten, erst die linke Schale, dann die Lagerpatrone von rechts. Die Antriebsseite hat bei BSA Linksgewinde. Shimano gibt für BB-UN26 und BB-ES25 50 bis 70 Nm an.

Wechsel-Hinweise

• Hat die Achse Spiel oder läuft sie rau, tauscht Shimano das komplette Lager, zerlegt wird eine Patrone nicht
• Beim Lagerwechsel gleich die Kurbelschrauben mit Fett an der Kopfauflage neu montieren

Passendes Zubehör

• Ratgeber: Fahrrad knarzt beim Treten, ob es wirklich das Lager ist
• Ratgeber: Pedale abschrauben, der erste Schritt, bevor die Kurbel runterkommt
• Fahrradwerkzeug im Shop, weitere Spezialwerkzeuge für deine Werkstatt

Häufige Fragen zum TL-UN74-S

Was ist der Unterschied zwischen TL-UN74-S und TL-UN66?

Beide greifen in dieselbe 20er Verzahnung. Shimano beschreibt das TL-UN74-S als die günstige, kompakte Version des TL-UN66. Das TL-UN66 ist der größere Werkstatt-Einsatz, der zusätzlich eine 1/2-Zoll-Aufnahme für die Ratsche hat.

Passt das Werkzeug auf mein Hollowtech-II-Innenlager?

Nein. Hollowtech-II-Lager haben außenliegende Schalen mit Kerben am Umfang. Dafür brauchst du den TL-FC32, TL-FC33 oder je nach Lager einen der Spezial-Einsätze.

Welchen Schlüssel brauche ich dazu?

Laut Händlerangabe einen 32-mm-Maulschlüssel. Ein Drehmomentschlüssel mit 32-mm-Maulaufsatz ist ideal, wenn du den Shimano-Wert genau treffen willst.

Brauche ich zusätzlich einen Kurbelabzieher?

Ja. Bevor du ans Lager kommst, muss die Kurbel runter. Bei Vierkant und Octalink machst du das mit einem Kurbelabzieher wie dem Shimano TL-FC11.

Lieferumfang

• 1 Shimano TL-UN74-S Innenlager-Werkzeug
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
