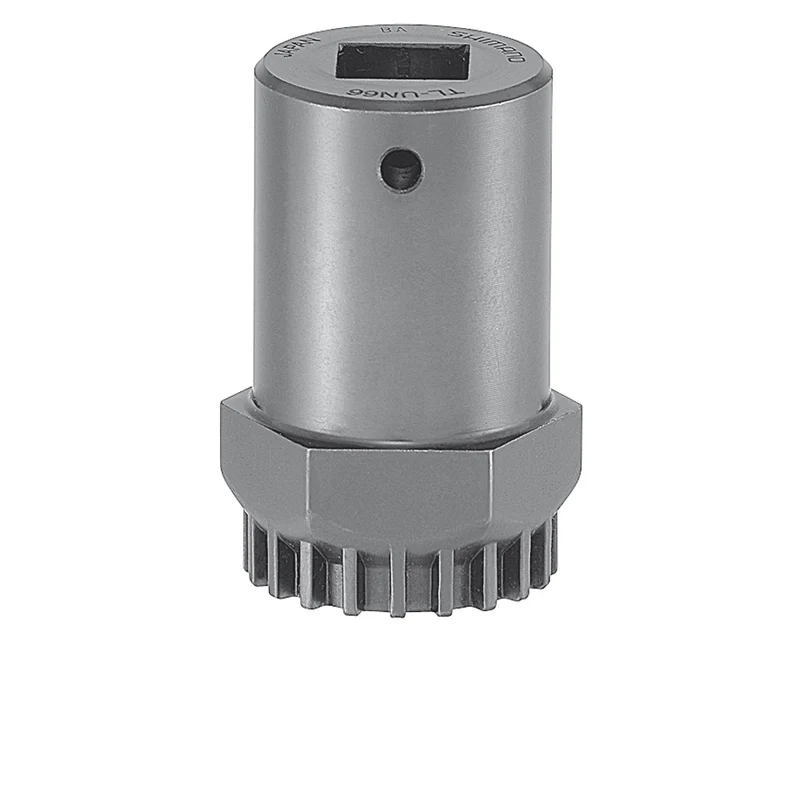

Shimano TL-UN66 Innenlagerwerkzeug Vierkant/Octalink, 1/2 Zoll + 32 mm

Das Shimano TL-UN66 Innenlagerwerkzeug ist die Nuss für Patronen-Innenlager mit 20er Innenverzahnung, also die klassischen Vierkant-Lager der BB-UN-Serie und die Octalink-Lager der BB-ES-Serie. Genau diese Lager stecken in unzähligen Trekkingrädern, Citybikes und älteren Mountainbikes. Mal ehrlich, du willst ein festgerostetes Innenlager mit einem Billig-Adapter lösen, der nach zwei Umdrehungen rund ist? In meiner Werkstatt sitzen die alten Patronenlager oft bombenfest, da brauchst du Werkzeug, das Kraft verträgt. Der TL-UN66 hat außen eine Schlüsselfläche für einen 32-mm-Schlüssel und innen eine 1/2-Zoll-Aufnahme für die Ratsche oder den Drehmomentschlüssel.

Die wichtigsten Vorteile auf einen Blick

• 20er Verzahnung, laut Shimano für Patronen-Innenlager mit 20 Zähnen wie Octalink und Vierkant
• Zwei Antriebe, außen 32-mm-Schlüsselfläche, innen 1/2-Zoll-Vierkant für Ratsche
• Drehmomentschlüssel nutzbar, über die 1/2-Zoll-Aufnahme ziehst du auf den Shimano-Wert an
• Gehärteter Stahl, steif und langlebig, auch bei festsitzenden Lagern
• Breite Shimano-Freigabe, BB-UN- und BB-ES-Serie plus mehrere ältere Octalink-Lager

WICHTIG: Nur für Patronenlager, nicht für Hollowtech II

Der TL-UN66 passt ausschließlich in die Innenverzahnung von Patronen-Innenlagern. Hast du eine Zweiteil-Kurbel mit außenliegenden Lagerschalen (Hollowtech II), brauchst du den TL-FC36 oder TL-FC32. Press-Fit-Lager werden eingepresst, dafür ist der TL-BB12 da. Bevor du das Innenlager lösen kannst, müssen die Kurbeln ab, dafür brauchst du bei Vierkant und Octalink einen Kurbelabzieher. Der ist hier nicht dabei.

Für welche Räder ist der TL-UN66 ideal?

Einsatz	Wertung
Trekking- und Citybike mit Vierkant-Innenlager (BB-UN-Serie)	ideal
Ältere MTB und Rennräder mit Octalink (BB-ES, BB-M952, BB-7700)	ideal
Werkstatt mit Drehmomentschlüssel 1/2 Zoll	ideal, direkt aufstecken
Modernes Rad mit Hollowtech II oder Press-Fit	nein, anderes Werkzeug

Kompatibilität im Detail

Innenlager	Passt?
BB-UN-Serie (z. B. BB-UN26, BB-UN300, BB-UN101)	ja, laut Shimano
BB-ES-Serie (Octalink)	ja, laut Shimano
BB-6500, BB-5500	ja, laut Shimano
BB-7700, BB-7703, BB-7710	ja, laut Shimano
BB-M952	ja, laut Shimano
Hollowtech II Schraublager (BB-MT500, SM-BB52)	nein, TL-FC36

Nicht kompatibel: Hollowtech-II-Lagerschalen, Press-Fit-Innenlager (BB86, BB92, PF30), Schraubkränze und Kassetten. Patronenlager anderer Hersteller sind von Shimano für den TL-UN66 nicht freigegeben, hier vorher die Verzahnung vergleichen.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-UN66
Funktion	Montage und Demontage von Patronen-Innenlagern mit 20er Verzahnung
Antrieb	32-mm-Schlüsselfläche und 1/2-Zoll-Vierkant
Material	gehärteter Stahl
Farbe	silber
EAN	4524667149484
Hersteller-Artikelnr.	Y13009075

Mein Montage-Tipp

Bei BSA-Gewinde hat die Kettenseite Linksgewinde, dort löst du im Uhrzeigersinn. Setz den TL-UN66 bis zum Anschlag in die Verzahnung und sichere ihn mit dem Schnellspanner einer alten Nabe oder einer langen Schraube samt Unterlegscheibe gegen Abrutschen. Das spart dir abgerissene Zähne am Lager. Gewinde vor dem Einbau reinigen und fetten, erst von Hand eindrehen, dann anziehen. Für das BB-UN26 nennt Shimano 50 bis 70 N·m, andere Lager laut Anleitung des jeweiligen Innenlagers.

Wechsel-Hinweise

• Achslänge und Gehäusebreite vom alten Lager ablesen, bevor du ein neues bestellst
• Knarzt das Tretlager weiter, zuerst Pedale und Kurbelschrauben prüfen

Passendes Zubehör

• Ratgeber: Fahrrad knarzt beim Treten, Ursachen und Lösungen
• Ratgeber Fahrrad selbst reparieren, Grundausstattung für die Heimwerkstatt
• Fahrradwerkzeug, weiteres Werkzeug für Antrieb und Lager

Häufige Fragen zum TL-UN66

Passt der TL-UN66 auf mein Vierkant-Innenlager BB-UN300?

Ja. Shimano gibt den TL-UN66 für die BB-UN-Serie frei, dazu gehört das BB-UN300.

Mit welchem Werkzeug drehe ich den TL-UN66?

Mit einer 1/2-Zoll-Ratsche, einem 1/2-Zoll-Drehmomentschlüssel oder einem 32-mm-Maulschlüssel.

Kann ich damit auch Hollowtech-II-Lager wechseln?

Nein. Hollowtech-II-Lagerschalen sitzen außen am Gehäuse und haben Kerben. Dafür brauchst du den TL-FC36 oder TL-FC32.

Mit welchem Drehmoment ziehe ich das Innenlager an?

Für das BB-UN26 nennt Shimano 50 bis 70 N·m. Für andere Lager gilt der Wert aus der jeweiligen Shimano-Anleitung.
