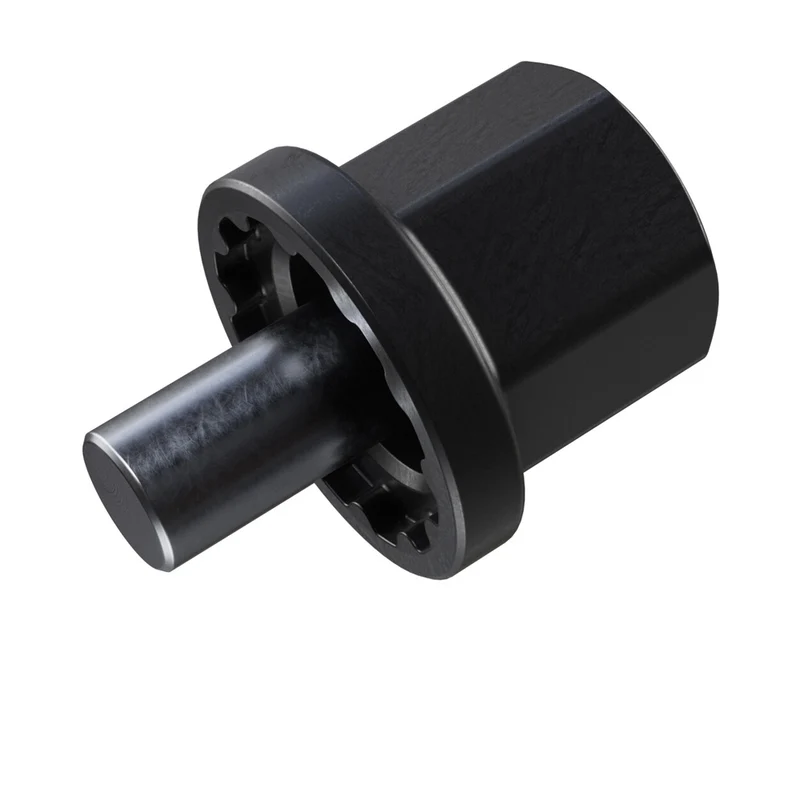

Shimano TL-LR21 Verschlussring-Werkzeug Micro Spline 9-Zahn

Das Shimano TL-LR21 ist das Verschlussring-Werkzeug für Micro-Spline-Kassetten mit 9-Zahn-Ritzel, also für die neuen XTR-Kassetten im Bereich 9-45. Aus meiner Werkstatt: Das ist ein echtes Spezialwerkzeug. Wenn dein kleinstes Ritzel 10 Zähne hat, brauchst du es nicht, dann reicht das normale Vielzahn-Werkzeug. Nur beim 9er-Ritzel ist der Verschlussring anders gebaut, und genau dafür ist das TL-LR21 gemacht.

Die wichtigsten Vorteile auf einen Blick

• Für 9-Zahn-Verschlussringe, die einzige Lösung bei Micro-Spline-Kassetten mit 9er-Ritzel
• Außenliegende Verzahnung, greift den Ring flächig von außen
• Micro Spline Standard, für Shimano 12-fach Freilaufkörper
• Stahl, gehärtet, hält auch dem hohen Losbrechmoment stand
• Shimano-Original, Y0T498030, exakte Passung ohne Spiel

Brauche ich das TL-LR21 überhaupt?

Die ehrliche Antwort: In den meisten Fällen nicht. Prüf zuerst dein kleinstes Ritzel.

Kleinstes Ritzel deiner Kassette	Was du brauchst
9 Zähne (z.B. XTR 9-45)	TL-LR21 (dieses Werkzeug)
10 Zähne (CS-M8100, CS-M7100, CS-M6100, SunRace CSMZ930)	TL-LR15 oder TL-LR10
11 Zähne (HG-Kassetten wie CS-M8000)	Super B TB-1015 oder TL-LR15
9 Zähne bei Capreo (CS-HG70-S am Faltrad)	TL-HG09, ein anderes Werkzeug

Zähl im Zweifel einfach die Zähne am kleinsten Ritzel nach. Das dauert zehn Sekunden und spart eine Rücksendung.

Kompatibilität im Detail

Komponente	Kompatibel
Kassetten	Shimano Micro Spline 12-fach mit 9-Zahn-Abschlussritzel, Bereich 9-45
Freilaufkörper	Micro Spline (Shimano 12-fach Standard)
Verschlussring	Bauart mit außenliegender Verzahnung
Antrieb	Standard-Ratsche beziehungsweise Maulschlüssel, wie bei den übrigen Lockring-Werkzeugen

Nicht kompatibel: HG-Kassetten mit 11-Zahn-Ritzel, Micro-Spline-Kassetten mit 10-Zahn-Ritzel, Capreo CS-HG70-S, Centerlock-Bremsscheiben.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-LR21
Typ	Verschlussring-Werkzeug Kassette
Vorgesehen für	Micro Spline Kassetten mit 9-Zahn-Ritzel (9-45)
Verzahnung	außenliegend
Material	Stahl
Farbe	Grau
EAN	4550170998530
Shimano-Artikelnr.	Y0T498030

Mein Montage-Tipp

Beim 9er-Ritzel sitzt der Verschlussring sehr weit außen und hat wenig Material. Deshalb gilt hier besonders: Werkzeug ganz gerade ansetzen, kein Verkanten, und die Kassette mit einer Kettenpeitsche am Durchdrehen hindern. Wer schräg ansetzt, rundet die Verzahnung ab und dann hilft nur noch der Werkstattbesuch.

Anzugsmoment beim Zusammenbau 40 bis 50 Nm. Nach dem Kassettenwechsel immer die Kette mitprüfen, eine gelängte Kette frisst die neue Kassette in wenigen hundert Kilometern. Dafür die Kettenverschleißlehre, 0,75 Prozent Längung heißt Kette wechseln.

Passendes Zubehör

• Shimano TL-LR15, das Werkzeug für alle Kassetten mit 10 oder 11 Zähnen
• SunRace CSMZ930 Kassette, 12-fach Micro Spline 10-51 als Alternative
• Kettenverschleißlehre, damit die neue Kassette lange hält

Häufige Fragen zum TL-LR21

Woran erkenne ich, ob ich ein 9-Zahn-Ritzel habe?

Zähl die Zähne am kleinsten Ritzel, also dem äußersten am Hinterrad. Bei Shimano 12-fach ist 10 Zähne der Normalfall (CS-M6100, CS-M7100, CS-M8100). Neun Zähne gibt es nur bei den neuen XTR-Kassetten im Bereich 9-45. Wenn deine Kassette mit 10-45 oder 10-51 beschriftet ist, brauchst du dieses Werkzeug nicht.

Kann ich damit auch eine Centerlock-Bremsscheibe lösen?

Nein, das TL-LR21 ist ein Kassetten-Werkzeug. Für Centerlock-Bremsscheiben nimmst du das TL-LR15 oder TL-LR10 bei innenverzahnten Ringen, bei außenverzahnten Ringen an Steckachs-Naben einen Innenlagerschlüssel wie den TL-FC36.

Brauche ich zusätzlich eine Kettenpeitsche?

Zum Lösen ja. Der Freilauf dreht sonst einfach mit und du bekommst kein Gegenmoment auf den Ring. Zum Festziehen brauchst du sie nicht, da sperrt der Freilauf von selbst. Eine Kettenpeitsche ist ein Werkzeug, das man einmal kauft und zwanzig Jahre hat.

Lieferumfang

• 1x Shimano TL-LR21 Verschlussring-Werkzeug
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
