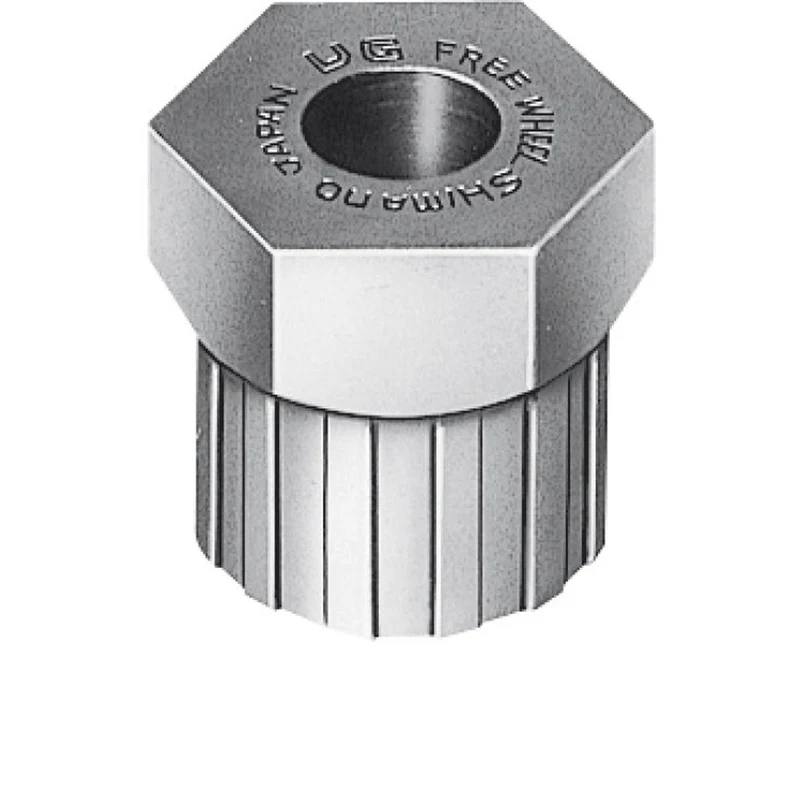

Shimano TL-FW30 Schraubkranz-Abzieher für Shimano Schraubkränze

Der Shimano TL-FW30 Schraubkranz-Abzieher löst und montiert Shimano Schraubkränze, also die Ritzelpakete, bei denen Freilauf und Ritzel eine Einheit bilden und direkt auf das Gewinde der Nabe geschraubt sind. Im Großhandel heißt er etwas unglücklich "Werkzeug für mobilen Freilauf", gemeint ist der englische Begriff Multiple Freewheel, also Mehrfach-Schraubkranz. Solche Schraubkränze findest du an vielen Kinderrädern, günstigen Citybikes, älteren Rennrädern und einfachen Mountainbikes mit 6 oder 7 Gängen. Mal ehrlich, du willst den Schraubkranz mit Hammer und Meißel abklopfen? In meiner Werkstatt ist danach meistens das Nabengewinde hinüber. Mit dem TL-FW30 und einem 24-mm-Schlüssel geht es sauber.

Die wichtigsten Vorteile auf einen Blick

• Für Shimano Schraubkränze, laut Shimano zur Montage und Demontage von Mehrfach-Schraubkränzen
• 24-mm-Schlüsselfläche, gedreht wird mit Maulschlüssel oder im Schraubstock
• Gehärteter Stahl, steif und langlebig, auch bei festgetretenen Kränzen
• Kompakt, passt in jede Werkzeugkiste
• Schont das Nabengewinde, statt Hammer und Meißel sauberer Formschluss

WICHTIG: Schraubkranz oder Kassette? Vor dem Kauf prüfen

Der TL-FW30 passt nur an Schraubkränze. Laut Shimano kann er nicht für Kassetten-Verschlussringe verwendet werden, weil die Maße anders sind. Für Kassetten auf einem Freilaufkörper brauchst du einen Kassettenabzieher wie den TL-LR15 und eine Kettenpeitsche. So erkennst du den Unterschied: Dreh die Kurbel rückwärts. Dreht sich der verzahnte Ring in der Mitte mit den Ritzeln mit, ist es eine Kassette. Bleibt die Verzahnung in der Mitte stehen, während sich die Ritzel drehen, ist es ein Schraubkranz. Für Single-Speed-Freiläufe nennt Shimano den TL-FW40, für BMX den TL-FW45.

Für welche Räder ist der TL-FW30 ideal?

Einsatz	Wertung
Kinderrad und Jugendrad mit Shimano Schraubkranz	ideal
Einfaches MTB oder Citybike mit 6 oder 7 Gängen (Tourney)	ideal
Klassische Rennräder mit Shimano Schraubkranz	ideal
Rad mit Kassette auf Freilaufkörper	nein, TL-LR15 nehmen

Kompatibilität im Detail

Schraubkranz	Passt?
MF-HG20, MF-HG22	ja, laut Shimano
MF-7400, MF-6208, MF-1600	ja, laut Shimano
MF-Z012, MF-Z015	ja, laut Shimano
MF-HG40	ja, laut Händlerangabe
Tourney MF-TZ500 (6- und 7-fach)	laut Händlerangabe als passendes Werkzeug geführt
Kassetten-Verschlussring	nein, laut Shimano (dafür TL-LR15)

Nicht kompatibel: Kassetten-Verschlussringe (Hyperglide, Micro Spline), Single-Speed-Freiläufe (TL-FW40), BMX-Freiläufe (TL-FW45). Schraubkränze anderer Hersteller haben teils andere Verzahnungen, hier vorher vergleichen.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FW30
Funktion	Montage und Demontage von Mehrfach-Schraubkränzen
Antrieb	24-mm-Schlüsselfläche
Material	gehärteter Stahl
Farbe	silber
EAN	4524667000273
Hersteller-Artikelnr.	Y12009050

Mein Montage-Tipp

Laufrad ausbauen, Mutter oder Schnellspanner ab. Den TL-FW30 bis zum Anschlag in die Verzahnung stecken und mit der Achsmutter oder dem Schnellspanner lose gegen Herausrutschen sichern. Schraubkränze haben Rechtsgewinde, du löst also gegen den Uhrzeigersinn. Weil sich der Kranz beim Treten selbst festzieht, sitzt er oft sehr fest: Werkzeug in den Schraubstock spannen und das Laufrad als Hebel drehen, das klappt besser als mit dem Maulschlüssel. Nach der ersten Viertelumdrehung die Sicherung lösen. Beim Einbau Nabengewinde reinigen und leicht fetten, den neuen Kranz von Hand aufdrehen. Der Rest zieht sich beim Fahren fest.

Passendes Zubehör

• Ratgeber Freilauf erklärt, Schraubkranz und Freilaufkörper im Vergleich
• Ratgeber Zahnkranz wechseln, was geht und was nicht
• Shimano Kassettenabzieher TL-LR15, falls du doch eine Kassette hast
• Shimano CN-HG40 Kette 6/7/8-fach, neue Kette zum neuen Schraubkranz

Häufige Fragen zum TL-FW30

Kann ich mit dem TL-FW30 eine Kassette abnehmen?

Nein. Laut Shimano passt der TL-FW30 wegen anderer Maße nicht auf Kassetten-Verschlussringe. Dafür brauchst du den TL-LR15 und eine Kettenpeitsche.

Wie erkenne ich, ob ich einen Schraubkranz habe?

Kurbel rückwärts drehen. Bleibt die Verzahnung in der Mitte stehen, während sich die Ritzel drehen, ist es ein Schraubkranz. Dreht sie sich mit, ist es eine Kassette.

Welchen Schlüssel brauche ich dazu?

Einen 24-mm-Maulschlüssel oder einen Schraubstock, in den du das Werkzeug spannst.

Passt der TL-FW30 an meinen Tourney MF-TZ500?

Shimano-Händler führen den TL-FW30 als passendes Werkzeug zum MF-TZ500. In der alten Shimano-Werkzeugliste stehen unter anderem MF-HG20 und MF-HG22.

Lieferumfang

• 1 Shimano TL-FW30 Schraubkranz-Abzieher
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
