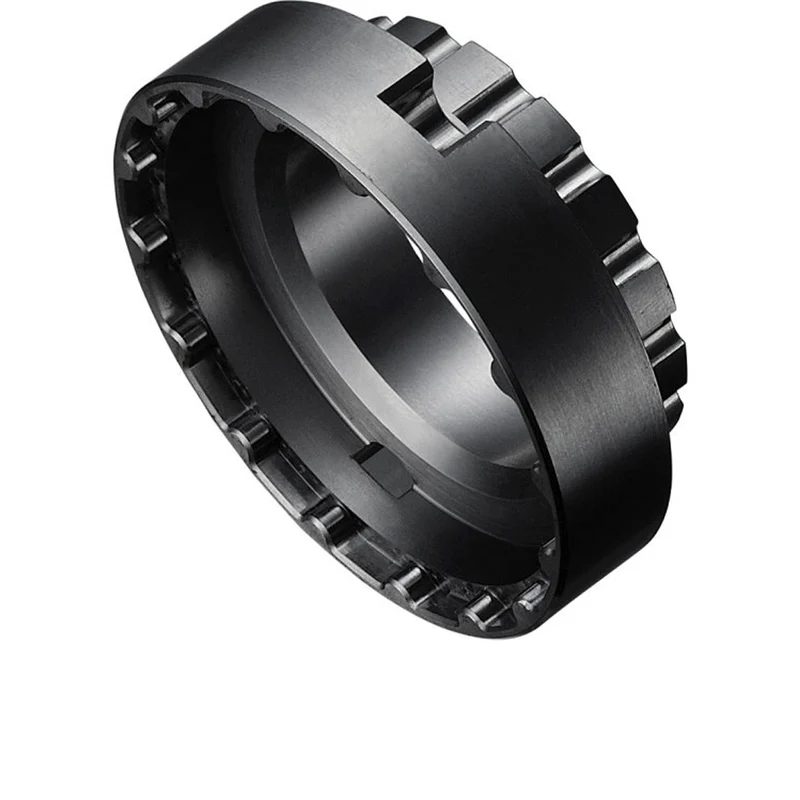

Shimano TL-FC39 Verschlussring-Adapter für STEPS Kettenblatt E8000

Der Shimano TL-FC39 wird im Großhandel als Tretlagerwerkzeug geführt, ist aber etwas anderes: ein Adapter für den Kettenblatt-Verschlussring an Shimano STEPS E-Bike-Motoren. Damit löst und montierst du das Kettenblatt bzw. den Kettenblattträger an DU-EP800, E8000, E7000, E6100 und E5000. Mal ehrlich, du fährst ein E-Bike für mehrere Tausend Euro und willst den Verschlussring mit Hammer und Durchschlag aufklopfen? In meiner Werkstatt landen genau solche Ringe mit abgerundeten Zähnen auf dem Tisch. Mit dem TL-FC39 greifst du die Verzahnung sauber und drehst mit einem Shimano Hakenschlüssel. Wichtig vorab: Der TL-FC39 ist ein Aufsteckadapter und funktioniert nur zusammen mit dem TL-FC36 oder TL-FC32.

Die wichtigsten Vorteile auf einen Blick

• Original Shimano Adapter, laut Shimano für den Kettenblatt-Verschlussring von DU-EP800, E8000, E7000, E6100 und E5000
• Präzises Zahnprofil, greift die Verzahnung des Verschlussrings formschlüssig
• Gehärteter Stahl, steif und langlebig, auch bei hohem Lösemoment
• Passt auf TL-FC36 und TL-FC32, du nutzt den Hakenschlüssel, den du für Hollowtech II ohnehin hast
• Schont den Ring, statt Zange oder Durchschlag sauber verteilte Kraft

WICHTIG: Adapter, Linksgewinde und kein Schlagschrauber

Der TL-FC39 allein bringt dir nichts, du brauchst dazu den TL-FC36 oder TL-FC32. Laut Shimano-Händlerhandbuch zum E8000 hat der Verschlussring Linksgewinde, zum Lösen drehst du also im Uhrzeigersinn. Shimano schreibt ausdrücklich, dass kein Schlagschrauber verwendet werden darf. Für die neuen Motoren DU-EP801 und DU-EP600 passt der TL-FC39 nicht, dort nennt Shimano den TL-FC430. Bosch, Yamaha, Brose und andere Motoren haben ganz andere Verschlussringe. Und ein Innenlager kannst du damit nicht aus- oder einbauen, das E-Bike hat an dieser Stelle den Motor.

Für welche E-Bikes ist der TL-FC39 ideal?

Einsatz	Wertung
E-MTB mit DU-EP800 oder DU-E8000, Kettenblatt tauschen	ideal
Trekking- und City-E-Bike mit DU-E6100 oder DU-E5000	ideal
Kettenlinie oder Kettenblattgröße ändern	ideal, Kettenblatt wird damit gelöst
E-Bike mit DU-EP801 oder DU-EP600	nein, dafür TL-FC430

Kompatibilität im Detail

Antriebseinheit / Werkzeug	Passt?
Shimano DU-EP800	ja, laut Shimano
Shimano DU-E8000	ja, Verschlussring 35 bis 45 N·m laut Shimano
Shimano DU-E7000, DU-E6100, DU-E5000	ja, laut Shimano
Hakenschlüssel TL-FC36 oder TL-FC32	notwendig, nicht im Lieferumfang
Shimano DU-EP801, DU-EP600	nein, dort TL-FC430

Nicht kompatibel: Bosch-, Yamaha-, Brose-, Bafang- und andere Fremdmotoren, Shimano DU-EP801 und DU-EP600, Hollowtech-II-Innenlager, Direct-Mount-Kettenblätter normaler Kurbeln (dafür TL-FC41). Für ältere STEPS DU-E6000 und E6001 wird im Handel der TL-FC38 angeboten.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FC39
Funktion	Montage und Demontage des Kettenblatt-Verschlussrings an STEPS-Motoren
Bauart	Adapter für TL-FC36 oder TL-FC32
Material	gehärteter Stahl
Farbe	schwarz
Schlagschrauber	nicht zulässig
EAN	4524667517993
Hersteller-Artikelnr.	YEZY00016

Mein Montage-Tipp

Akku raus, bevor du am Antrieb schraubst. Kurbel auf der Kettenseite abbauen, damit du frei an den Verschlussring kommst. TL-FC39 aufsetzen, TL-FC36 einhaken und im Uhrzeigersinn lösen, denn der Ring hat Linksgewinde. Bei der Montage Kettenblatt und Kette auflegen und den Ring gegen den Uhrzeigersinn anziehen. Für den DU-E8000 nennt Shimano 35 bis 45 N·m; wer mit Drehmomentschlüssel arbeitet, nutzt laut Shimano den TL-FC33 dazu. Am Motor selbst öffnest du dabei nichts, trotzdem gilt: Eingriffe am Antrieb können Garantie oder Gewährleistung berühren, im Zweifel vorher beim Händler nachfragen.

Passendes Zubehör

• Ratgeber Kettenblatt wechseln, Anleitung mit Tipps aus der Werkstatt
• Ratgeber E-Bike-Kette, welche Kette am längsten hält
• E-Bike-Ketten, neue Kette gleich mit dem Kettenblatt tauschen

Häufige Fragen zum TL-FC39

Ist der TL-FC39 ein Innenlagerwerkzeug?

Nein. Er ist ein Adapter für den Kettenblatt-Verschlussring an Shimano STEPS-Motoren. Für Hollowtech-II-Innenlager brauchst du den TL-FC36 oder TL-FC32.

Brauche ich zusätzlich den TL-FC36?

Ja. Laut Shimano wird der TL-FC39 zusammen mit dem TL-FC36 oder TL-FC32 verwendet. Ohne Hakenschlüssel kannst du ihn nicht drehen.

In welche Richtung löse ich den Verschlussring?

Laut Shimano-Händlerhandbuch zum E8000 hat der Ring Linksgewinde. Lösen im Uhrzeigersinn, anziehen gegen den Uhrzeigersinn.

Passt der TL-FC39 am neuen EP801?

Nein. Für DU-EP801 und DU-EP600 nennt Shimano den TL-FC430 in Kombination mit TL-FC32, TL-FC33 oder TL-FC36.

Lieferumfang

• 1 Shimano TL-FC39 Verschlussring-Adapter für STEPS-Kettenblätter
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
