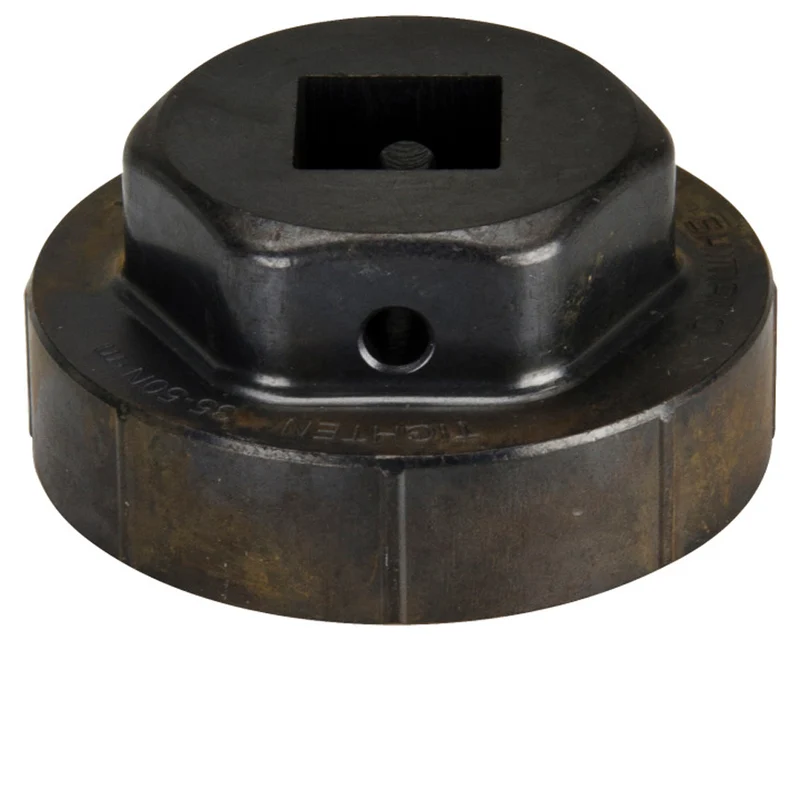

Shimano TL-FC37 Innenlager-Einsatz für SM-BBR60, BB-MT800, BB-MT801

Der Shimano TL-FC37 ist der Stahl-Einsatz für die Innenlager SM-BBR60, BB-MT800 und BB-MT801. Das sind die Lager aus der Ultegra- und 105-Generation 6800/5800 und aus der Deore-XT-Reihe M8000/M8100, und die haben kleinere Schalen als das klassische Hollowtech-II-Lager. In meiner Werkstatt kommt der TL-FC37 fast jede Woche zum Einsatz, weil gerade das BB-MT800 an vielen Mountainbikes und Trekkingrädern verbaut ist. Mal ehrlich: Der Plastik-Adapter reicht für den einmaligen Tausch, aber wer mehrere Räder schraubt, will ein Werkzeug aus einem Stück, das man direkt auf den Drehmomentschlüssel steckt.

Die wichtigsten Vorteile auf einen Blick

• Direkt passend, laut Shimano für SM-BBR60, laut Händlerhandbüchern auch für BB-MT800 und BB-MT801
• Ein Werkzeug statt zwei, ersetzt die Kombination TL-FC25 plus TL-FC32, TL-FC33 oder TL-FC36
• 1/2-Zoll-Vierkant, laut Händlerangabe auch mit 32-mm-Maulschlüssel nutzbar
• Gehärteter Stahl, deutlich robuster als der Kunststoff-Adapter TL-FC25
• Präzises Kerbenprofil, sitzt spielfrei auf der Schale

WICHTIG: BBR60 und MT800 haben ein eigenes Schalenmaß

Der TL-FC37 passt NICHT auf Standard-Hollowtech-II-Lager wie SM-BB52, BB-MT501, BB-RS500 und BB-RS501, und auch NICHT auf die Dura-Ace- und XTR-Lager SM-BB9000, BB-R9100 und SM-BB93. Für die Dura-Ace- und XTR-Lager ist der TL-FC34 zuständig. Die Nummern TL-FC34 und TL-FC37 sehen sich zum Verwechseln ähnlich, passen aber auf unterschiedliche Schalen. Lies die Prägung auf deiner Lagerschale, bevor du bestellst.

Shimano bezeichnet den TL-FC37 als "Impact wrench version" des TL-FC25. Gemeint ist der Steckschlüssel-Einsatz. Lagerschalen ziehe ich nur mit dem Drehmomentschlüssel an, nicht mit dem Schlagschrauber.

Für welche Arbeiten ist der TL-FC37 ideal?

Einsatz	Wertung
BB-MT800 am MTB oder Trekkingrad tauschen	ideal
SM-BBR60 am Rennrad (Ultegra 6800, 105 5800) wechseln	ideal
Mehrere Räder pro Saison in der Heimwerkstatt	ideal, robuster als der Adapter
Dura-Ace SM-BB9000, BB-R9100, XTR SM-BB93	nicht geeignet, TL-FC34 nehmen
Standard-Hollowtech-II (SM-BB52, BB-RS500)	nicht geeignet

Kompatibilität im Detail

Innenlager / Bauteil	Passt?
Shimano SM-BBR60	ja, laut Shimano
Shimano BB-MT800	ja, laut Shimano-Händlerhandbuch
Shimano BB-MT801	ja, laut Shimano-Händlerhandbuch
SM-BB9000, BB-R9100, SM-BB93	nein, dafür TL-FC34
SM-BB52, BB-MT501, BB-RS500, BB-RS501	nein, dafür TL-FC32 oder TL-FC33

Nicht kompatibel: Standard-Hollowtech-II-Schalen, Dura-Ace- und XTR-Lager mit eigenem Maß, Press-Fit-Versionen wie BB-MT800-PA (dafür TL-BB12/TL-BB13), Cartridge-Lager mit Vierkant oder Octalink, SRAM DUB und andere Fremdfabrikate.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FC37
Typ	Innenlager-Werkzeug, Steckschlüssel-Einsatz
Passend für	SM-BBR60, BB-MT800, BB-MT801
Antrieb	1/2 Zoll Vierkant, laut Händlerangabe auch 32-mm-Maulschlüssel
Material	gehärteter Stahl
Farbe	schwarz
Gewicht	161 g
Anzugsdrehmoment Lagerschalen	35 bis 50 Nm (laut Shimano-Händlerhandbuch)
EAN	4524667395423
Hersteller-Artikelnr.	Y13009270

Mein Montage-Tipp

Beim BB-MT800 liegen die Kerben flach an der Schale. Wenn du den Einsatz schräg ansetzt, trägt nur die Hälfte der Zähne. Also: Einsatz ganz aufschieben, Ratsche so ausrichten, dass du sie nach unten drückst und nicht nach oben ziehst. Die rechte Seite hat Linksgewinde. Beim Einbau das Gewinde fetten, beide Schalen zuerst von Hand eindrehen und erst dann mit dem Drehmomentschlüssel auf 35 bis 50 Nm bringen. Bei Rahmen mit 68-mm-Gehäuse die Spacer nach Shimano-Anleitung verteilen.

Wechsel-Hinweise

• Nach dem Lagerwechsel die linke Kurbel mit dem TL-FC16 oder TL-FC18 vorspannen, dann erst die Klemmschrauben anziehen
• Läuft das neue Lager nach kurzer Zeit rau, Wasserablauf im Rahmen prüfen

Passendes Zubehör

• Fahrradwerkzeug im Shop, weitere Spezialwerkzeuge für deine Werkstatt
• Ratgeber: Fahrrad knarzt beim Treten, Ursachen am Tretlager und an der Kurbel
• Ratgeber: E-Bike-Inspektion selbst machen, was du an Kurbel und Antrieb prüfen solltest

Häufige Fragen zum TL-FC37

TL-FC37 oder TL-FC25, was brauche ich?

Beide passen laut Shimano auf SM-BBR60 und BB-MT800. Der TL-FC25 ist ein Kunststoff-Adapter, den du in einen TL-FC32, TL-FC33 oder TL-FC36 steckst. Der TL-FC37 ist aus Stahl und wird direkt mit Ratsche oder Drehmomentschlüssel gedreht. Für häufigen Einsatz nehme ich den TL-FC37.

Passt der TL-FC37 auf mein BB-MT500 oder BB-MT501?

Auf das BB-MT501 nicht. Shimano nennt dafür TL-FC32, TL-FC33 oder TL-FC36 ohne Adapter. Zum BB-MT500 habe ich keine Shimano-Angabe gefunden, deshalb verspreche ich da nichts.

Wie fest werden die Schalen angezogen?

Shimano gibt 35 bis 50 Nm für die Lagerschalen vor.

Verwechsle ich TL-FC37 nicht leicht mit TL-FC34?

Ja, das passiert oft. Der TL-FC34 ist für Dura-Ace SM-BB9000, BB-R9100 und XTR SM-BB93. Der TL-FC37 ist für SM-BBR60, BB-MT800 und BB-MT801.
