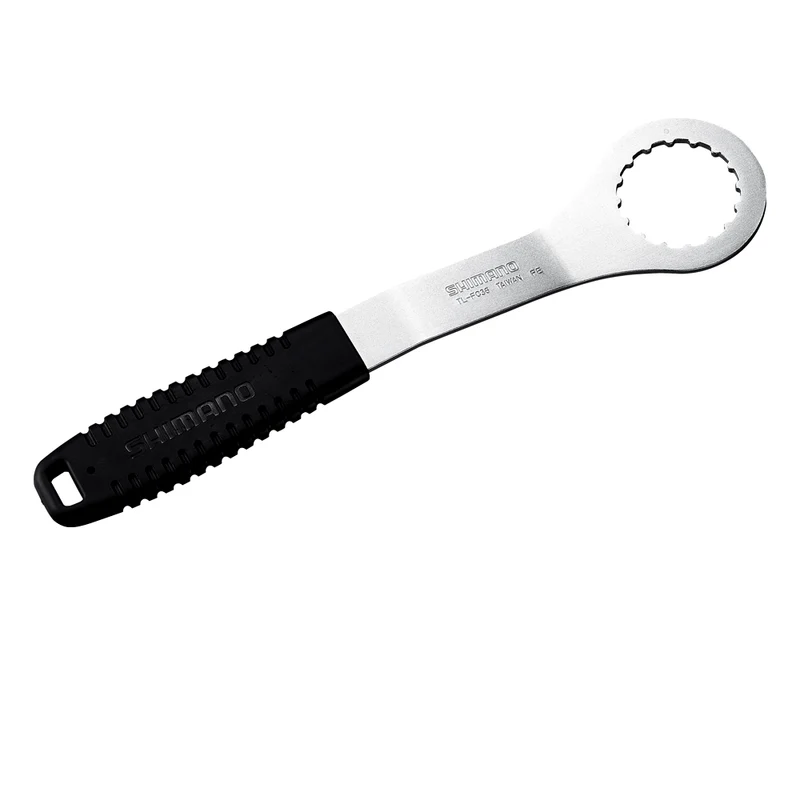

Shimano TL-FC36 Innenlagerwerkzeug für Hollowtech II und Center Lock

Das Shimano TL-FC36 Innenlagerwerkzeug ist der Schlüssel für Hollowtech-II-Schraublager, also die Lagerschalen, die bei Shimano Zweiteil-Kurbeln außen am Tretlagergehäuse sitzen. Mal ehrlich, du hast eine ordentliche Kurbel am Rad und willst das Lager mit der Wasserpumpenzange rausdrehen? In meiner Werkstatt sehe ich regelmäßig vermurkste Lagerschalen, bei denen genau das versucht wurde. Mit dem TL-FC36 sitzt der Schlüssel sauber in den Kerben, und dank gekröpftem Griff kommst du an der Kettenstrebe vorbei. Nebenbei ist der TL-FC36 auch der Grundschlüssel, auf den Shimano mehrere Adapter aufsteckt, zum Beispiel den TL-FC39 für STEPS-Kettenblätter oder den TL-FC41 für Direct-Mount-Kettenblätter.

Die wichtigsten Vorteile auf einen Blick

• Für Hollowtech II Lagerschalen, laut Shimano zur Montage und Demontage von Innenlagern für Hollowtech II bzw. Zweiteil-Kurbeln
• Zweite Funktion, löst und montiert laut Shimano auch den Verschlussring der Bremsscheibe bei Naben für 20-mm-Steckachse und 15-mm-E-THRU
• Gekröpfte Form, der Schlüssel lässt sich drehen, ohne an die Kettenstrebe zu stoßen
• Lasergeschnittenes Profil, sitzt satt in den Kerben und schont die Lagerschale
• Verchromter Chromoly-Stahl, steif und langlebig, auch im Werkstattalltag
• Basis für Adapter, TL-FC24, TL-FC25, TL-FC39 und TL-FC41 werden laut Shimano mit dem TL-FC36 genutzt

WICHTIG: Nicht jedes Hollowtech-II-Lager passt direkt

Die flacheren Lagerschalen der neueren Innenlager brauchen einen Adapter. Laut Shimano-Drehmomenttabelle gilt: BB-R9100 und SM-BB93 nur mit Adapter TL-FC24, SM-BBR60, BB-MT800 und BB-MT801 nur mit Adapter TL-FC25. Beide Adapter sind nicht im Lieferumfang. Press-Fit-Lager lassen sich mit dem TL-FC36 gar nicht bearbeiten, dafür gibt es das Einpresswerkzeug TL-BB12. Und die normalen Center-Lock-Verschlussringe mit Innenverzahnung (Schnellspanner-Naben) löst du mit dem TL-LR15, nicht mit dem TL-FC36.

Für welche Arbeiten ist der TL-FC36 ideal?

Arbeit	Wertung
Hollowtech-II-Schraublager tauschen (BB-MT500, BB-MT501, SM-BB52)	ideal, direkt ohne Adapter
Bremsscheiben-Verschlussring bei 20-mm- und 15-mm-Steckachsnaben	ideal, laut Shimano vorgesehen
STEPS-Kettenblatt oder 12-fach Direct-Mount-Kettenblatt	ja, mit Adapter TL-FC39 bzw. TL-FC41
Knacken im Tretlager suchen	gut, Lagerschalen prüfen und nachziehen

Kompatibilität im Detail

Innenlager / Bauteil	Passt?
BB-MT500, BB-MT501, SM-BB52	ja, direkt (35 bis 50 N·m laut Shimano)
BB-R9100, SM-BB93	nur mit Adapter TL-FC24 (35 bis 50 N·m)
SM-BBR60, BB-MT800, BB-MT801	nur mit Adapter TL-FC25 (35 bis 50 N·m)
Bremsscheiben-Verschlussring 20 mm / 15 mm E-THRU	ja, laut Shimano
Verschlussring STEPS DU-EP800, E8000, E7000, E6100, E5000	ja, mit Adapter TL-FC39
Direct-Mount-Verschlussring FC-M9100 bis FC-M6100	ja, mit Adapter TL-FC41

Nicht kompatibel: Press-Fit-Innenlager (BB86, BB92), Vierkant- und Octalink-Patronenlager (dafür TL-UN66), Center-Lock-Verschlussringe mit Innenverzahnung (TL-LR15). Lagerschalen anderer Hersteller gibt Shimano für den TL-FC36 nicht frei.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FC36
Funktion	Hollowtech II Lagerschalen, Bremsscheiben-Verschlussring 20 mm / 15 mm E-THRU
Material	Chromoly-Stahl, verchromt
Bauform	Hakenschlüssel mit gekröpftem Griff
Farbe	silber
EAN	4524667144182
Hersteller-Artikelnr.	Y13098000

Mein Montage-Tipp

Gewinde im Tretlagergehäuse sauber machen und die Lagerschalen vor dem Eindrehen fetten. Bei BSA-Gehäusen hat die rechte Schale (Kettenseite) Linksgewinde, die linke Rechtsgewinde. Beide Schalen erst von Hand ansetzen, dann mit dem TL-FC36 anziehen. Shimano gibt für BB-MT500, BB-MT501 und SM-BB52 35 bis 50 N·m an. Der TL-FC36 selbst ist ein Handschlüssel; wer mit Drehmomentschlüssel arbeiten will, nimmt laut Shimano den TL-FC33 dazu.

Passendes Zubehör

• Ratgeber: Fahrrad knackt beim Treten, wann das Tretlager schuld ist
• Ratgeber Center-Lock-Werkzeug, welcher Schlüssel für welchen Verschlussring
• Nova Ride Innenlagerschalen BSA 24 mm, Ersatzlager für die 24-mm-Achse
• Fahrradwerkzeug, weiteres Werkstattwerkzeug

Häufige Fragen zum TL-FC36

Passt der TL-FC36 auf mein XT-Lager BB-MT800?

Nur mit dem Adapter TL-FC25. Laut Shimano brauchen BB-MT800, BB-MT801 und SM-BBR60 diesen Adapter, BB-R9100 und SM-BB93 den TL-FC24.

Was ist der Unterschied zwischen TL-FC36 und TL-FC39?

Der TL-FC36 ist der Grundschlüssel für Hollowtech-II-Lagerschalen. Der TL-FC39 ist ein Adapter für den Kettenblatt-Verschlussring an STEPS-Motoren und funktioniert nur zusammen mit dem TL-FC36 oder TL-FC32.

Kann ich damit meine Center-Lock-Bremsscheibe lösen?

Ja, wenn die Nabe für 20-mm-Steckachse oder 15-mm-E-THRU ausgelegt ist und der Verschlussring außen verzahnt ist. Den Verschlussring mit Innenverzahnung löst du mit dem TL-LR15.

Kann ich mit dem TL-FC36 einen Drehmomentschlüssel verwenden?

Der TL-FC36 ist als Handschlüssel ausgelegt. Für die Arbeit mit Drehmomentschlüssel nennt Shimano den TL-FC33.

Lieferumfang

• 1 Shimano TL-FC36 Innenlagerwerkzeug für Hollowtech II
