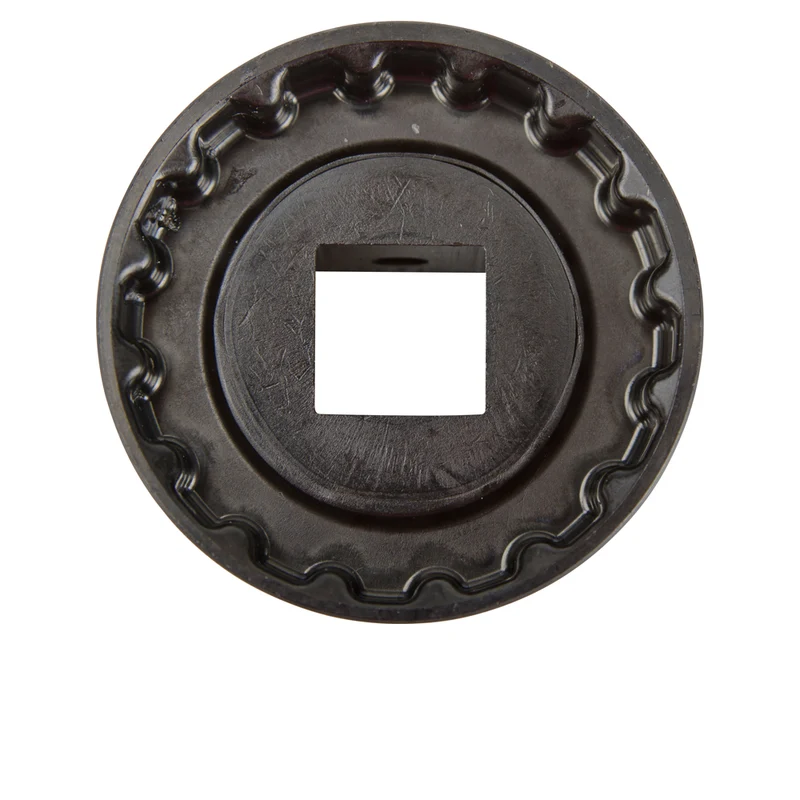

Shimano TL-FC34 Innenlagerwerkzeug für SM-BB9000, SM-BB93, BB-R9100

Der Shimano TL-FC34 ist der Steckschlüssel-Einsatz für genau drei Innenlager: Dura-Ace SM-BB9000, Dura-Ace BB-R9100 und XTR SM-BB93. Diese Lager haben kleinere Schalen als ein normales Hollowtech-II-Lager, und genau da scheitert der Standardschlüssel. In meiner Werkstatt in Vohenstrauß sehe ich regelmäßig Leute, die mit dem normalen TL-FC32 an so einer Dura-Ace-Schale herumrutschen und die Kerben ruinieren. Mal ehrlich: Du fährst ein Innenlager der Spitzengruppe und willst es mit dem falschen Schlüssel ausbauen? Der TL-FC34 sitzt direkt auf der Schale, ohne Adapter, und wird mit Ratsche oder Drehmomentschlüssel gedreht.

Die wichtigsten Vorteile auf einen Blick

• Direkt passend, laut Shimano für SM-BB9000 und SM-BB93, laut Shimano-Händlerhandbuch auch für BB-R9100
• Kein Adapter nötig, ersetzt die Kombination aus TL-FC24 plus TL-FC32, TL-FC33 oder TL-FC36
• 1/2-Zoll-Vierkantaufnahme, passt auf Ratsche und Drehmomentschlüssel, laut Händlerangabe auch mit 32-mm-Maulschlüssel nutzbar
• Gehärteter Stahl, formstabil und für Werkstatteinsatz gebaut
• Präzises Kerbenprofil, greift sauber in die Schale und schont die Kerben

WICHTIG: Nur für die kleinen Dura-Ace- und XTR-Schalen

Der TL-FC34 passt NICHT auf normale Hollowtech-II-Schalen wie SM-BB52, BB-MT501, BB-RS500 oder BB-RS501. Dafür brauchst du den TL-FC32 oder TL-FC33. Er passt auch NICHT auf SM-BBR60, BB-MT800 und BB-MT801, die haben wieder ein eigenes Maß und brauchen den TL-FC37 oder den Adapter TL-FC25. Schau vor dem Kauf auf die Bezeichnung, die auf der Lagerschale eingeprägt ist. Steht da BB9000, BB93 oder R9100, bist du hier richtig.

Shimano nennt den TL-FC34 selbst die "Impact wrench version" des TL-FC24. Gemeint ist die Steckschlüssel-Ausführung für den Vierkantantrieb. Ein Innenlager ziehe ich trotzdem nie mit dem Schlagschrauber an, sondern immer mit dem Drehmomentschlüssel.

Für welche Arbeiten ist der TL-FC34 ideal?

Einsatz	Wertung
Dura-Ace SM-BB9000 oder BB-R9100 ein- und ausbauen	ideal
XTR SM-BB93 tauschen	ideal
Innenlager mit Drehmomentschlüssel exakt anziehen	ideal, dank 1/2-Zoll-Aufnahme
Standard-Hollowtech-II-Lager (SM-BB52, BB-RS500)	nicht geeignet, TL-FC32 oder TL-FC33 nehmen
Press-Fit-Lager	nicht geeignet

Kompatibilität im Detail

Innenlager / Bauteil	Passt?
Shimano Dura-Ace SM-BB9000	ja, laut Shimano
Shimano XTR SM-BB93	ja, laut Shimano
Shimano Dura-Ace BB-R9100	ja, laut Shimano-Händlerhandbuch DM-RAFC010
SM-BBR60, BB-MT800, BB-MT801	nein, dafür TL-FC37 oder TL-FC25
SM-BB52, BB-MT501, BB-RS500, BB-RS501	nein, dafür TL-FC32 oder TL-FC33

Nicht kompatibel: Standard-Hollowtech-II-Schalen, SM-BBR60 und BB-MT800/MT801, Press-Fit-Lager (dafür TL-BB12/TL-BB13), Cartridge-Innenlager mit Vierkant oder Octalink (dafür TL-UN74-S), SRAM DUB und andere Fremdfabrikate.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FC34
Typ	Innenlager-Werkzeug, Steckschlüssel-Einsatz
Passend für	SM-BB9000, SM-BB93, BB-R9100
Antrieb	1/2 Zoll Vierkant, laut Händlerangabe auch 32-mm-Maulschlüssel
Material	gehärteter Stahl
Farbe	schwarz
Gewicht	151 g
Anzugsdrehmoment Lagerschalen	35 bis 50 Nm (laut Shimano-Händlerhandbuch)
EAN	4524667867838
Hersteller-Artikelnr.	Y13009250

Mein Montage-Tipp

Bevor du die Schale ansetzt, Gewinde im Rahmen sauber machen und leicht fetten. Die Antriebsseite hat bei BSA ein Linksgewinde, sie wird also im Uhrzeigersinn gelöst. Den TL-FC34 ganz auf die Schale schieben, bis alle Zähne tragen, erst dann Kraft geben. Zum Festziehen den Einsatz auf den Drehmomentschlüssel stecken: Shimano gibt für die Lagerschalen 35 bis 50 Nm vor. Wenn der Einsatz beim Lösen hochwandern will, halte ihn mit der zweiten Hand gerade, sonst rutscht er über die Kerben.

Wechsel-Hinweise

• Lagerschalen bei jedem Wechsel auf Riefen an den Kerben prüfen, beschädigte Kerben erschweren den nächsten Ausbau
• Knackt es trotz neuem Lager, zuerst Pedale, Kettenblattschrauben und Kurbelklemmung prüfen

Passendes Zubehör

• Fahrradwerkzeug im Shop, weitere Spezialwerkzeuge für deine Werkstatt
• Ratgeber: Knacken beim Treten, wann das Innenlager wirklich die Ursache ist
• Ratgeber: Fahrrad selbst reparieren und warten, welches Werkzeug du für welche Arbeit brauchst

Häufige Fragen zum TL-FC34

Was ist der Unterschied zwischen TL-FC34 und TL-FC24?

Laut Shimano passen beide auf SM-BB9000 und SM-BB93. Der TL-FC24 ist ein Adapter, den du zusätzlich in einen TL-FC32, TL-FC33 oder TL-FC36 steckst. Der TL-FC34 ist ein eigenständiger Einsatz aus gehärtetem Stahl, den du direkt mit Ratsche oder Drehmomentschlüssel drehst.

Passt der TL-FC34 auf mein Ultegra- oder XT-Innenlager?

Nur, wenn es ein SM-BB9000, SM-BB93 oder BB-R9100 ist. Für SM-BBR60 und BB-MT800 brauchst du den TL-FC37, für normale Hollowtech-II-Lager wie SM-BB52 oder BB-RS500 den TL-FC32 oder TL-FC33.

Welches Drehmoment gilt für die Lagerschalen?

Shimano gibt in den Händlerhandbüchern 35 bis 50 Nm für die Lagerschalen an. Genau dafür ist die 1/2-Zoll-Aufnahme praktisch, weil du direkt den Drehmomentschlüssel aufstecken kannst.

Kann ich damit auch die Kurbelkappe anziehen?

Nein. Die Kappe der linken Kurbel wird mit dem TL-FC16 oder TL-FC18 montiert, nicht mit dem Innenlagerwerkzeug.
