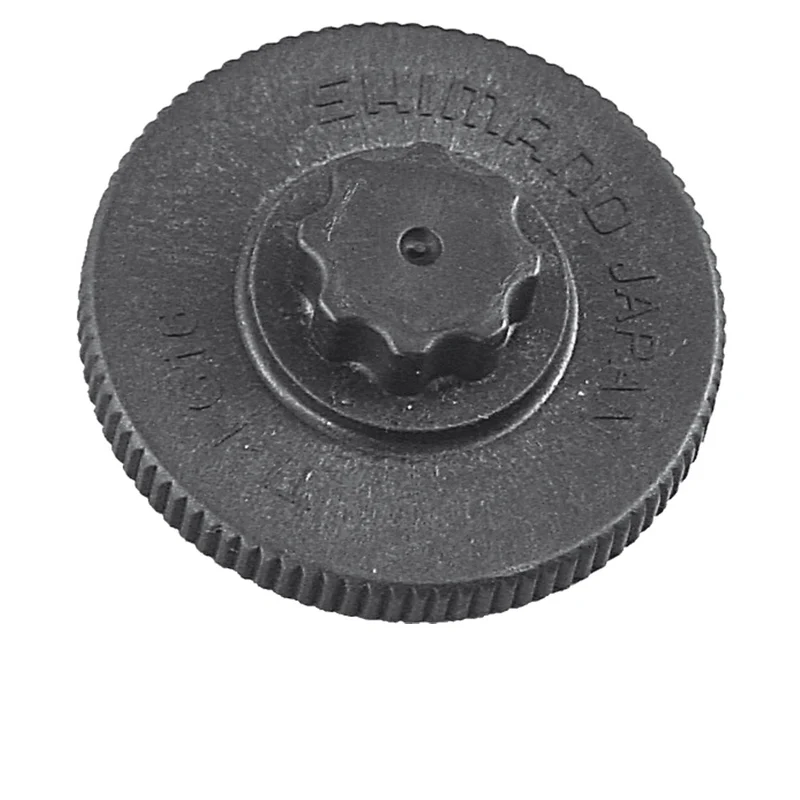

Shimano TL-FC16 Kurbelkappen-Werkzeug für Hollowtech II Kurbeln

Das Shimano TL-FC16 ist ein kleines, scheibenförmiges Werkzeug mit nur 15 Gramm, und trotzdem hängt an ihm, ob dein Hollowtech-II-Innenlager spielfrei läuft. Damit drehst du die Kunststoffkappe in der linken Kurbel ein, die Shimano "crank arm fixing bolt" nennt. Diese Kappe spannt die Lager vor, sie hält die Kurbel nicht fest. In meiner Werkstatt ist das der häufigste Fehler nach einem Kurbelausbau zu Hause: Kappe mit der Zange angeknallt, Klemmschrauben zu früh angezogen, und dann wundert man sich über Spiel oder schwergängige Lager. Mal ehrlich, für ein Werkzeug in dieser Größe lohnt sich kein Pfusch.

Die wichtigsten Vorteile auf einen Blick

• Original-Werkzeug, in den Shimano-Händlerhandbüchern für die Kappe der linken Kurbel genannt
• Passt auf die Hollowtech-II-Kappe, greift in die Verzahnung der Kappe
• Leicht und klein, 15 Gramm, gehört in jede Tourenwerkzeugtasche
• Kein Überdrehen, die geringe Hebelwirkung passt zum niedrigen Anzugswert
• Einfache Handhabung, einfach in die Kappe stecken und von Hand drehen

WICHTIG: Die Kappe ist keine Befestigungsschraube

Die Kappe wird laut Shimano nur mit 0,7 bis 1,5 Nm angezogen. Das ist kaum mehr als fingerfest. Die eigentliche Befestigung der linken Kurbel übernehmen die beiden Klemmschrauben, die Shimano mit 12 bis 14 Nm angibt, abwechselnd und in Stufen angezogen. Wer die Kappe zu fest zieht, verspannt die Lager. Wer die Klemmschrauben vor der Kappe anzieht, kann die Vorspannung nicht mehr einstellen. Das TL-FC16 passt nur auf die Shimano-Hollowtech-II-Kappe, nicht auf SRAM DUB, GXP oder Vorspannringe anderer Hersteller.

Für welche Arbeiten ist das TL-FC16 ideal?

Einsatz	Wertung
Linke Hollowtech-II-Kurbel montieren	ideal
Lagerspiel nach dem Kurbelausbau neu einstellen	ideal
Unterwegs in der Satteltasche	ideal, sehr leicht
Täglicher Werkstatteinsatz mit vielen Kurbeln	geht, der TL-FC18 liegt besser in der Hand
Klemmschrauben der Kurbel anziehen	nicht geeignet, dafür 5-mm-Inbus

Kompatibilität im Detail

Kurbel / Bauteil	Passt?
Shimano Hollowtech-II-Kurbeln mit Kappe links (Rennrad, MTB, Trekking)	ja, laut Shimano-Händlerhandbüchern
Innenlager SM-BB52, BB-MT800, BB-RS500, SM-BBR60, BB-R9100 (Kurbelmontage)	ja, Kappe der jeweiligen Hollowtech-II-Kurbel
Vierkant- und Octalink-Kurbeln	nein, dafür Kurbelabzieher TL-FC11
SRAM DUB, GXP und andere Fremdfabrikate	nein

Nicht kompatibel: Vierkant-, Octalink- und ISIS-Kurbeln, SRAM- und FSA-Kurbeln mit eigenem Vorspannsystem, Innenlagerschalen (dafür TL-FC32 oder TL-FC33) und die Klemmschrauben der Kurbel.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FC16
Typ	Montagewerkzeug für die Kappe der linken Kurbel
Einsatz	Hollowtech-II-Kurbeln
Bauform	flache Scheibe, von Hand gedreht
Farbe	schwarz
Gewicht	15 g
Anzugsdrehmoment Kappe	0,7 bis 1,5 Nm (laut Shimano-Händlerhandbuch)
Anzugsdrehmoment Klemmschrauben	12 bis 14 Nm (laut Shimano-Händlerhandbuch)
EAN	4524667127598
Hersteller-Artikelnr.	Y13009220

Mein Montage-Tipp

Die Reihenfolge ist alles. Linke Kurbel auf die Achse schieben, dabei die breite Verzahnung beachten. Dann die Kappe mit dem TL-FC16 eindrehen, bis sie anliegt, und ganz leicht nachziehen. Jetzt die Kurbel drehen: Sie muss frei laufen und darf seitlich kein Spiel haben. Erst wenn das passt, die Sicherungsplatte eindrücken und die beiden Klemmschrauben abwechselnd auf 12 bis 14 Nm anziehen. Die Kappe ist aus Kunststoff. Wenn du merkst, dass die Verzahnung der Kappe schon rund ist, tausch die Kappe, bevor sie gar nicht mehr greift.

Wechsel-Hinweise

• Beschädigte Kurbelkappen gibt es bei Shimano als Ersatzteil, eine ausgefranste Kappe nicht weiter verwenden
• Nach dem ersten Ausritt Kurbel auf Spiel prüfen, bei Bedarf Klemmschrauben lösen, Kappe nachstellen, wieder anziehen

Passendes Zubehör

• Ratgeber: Kettenblatt wechseln, dafür muss die Kurbel meistens runter
• Ratgeber: Knacken beim Treten, wann das Innenlager wirklich die Ursache ist
• Fahrradwerkzeug im Shop, weitere Spezialwerkzeuge für deine Werkstatt

Häufige Fragen zum TL-FC16

Was ist der Unterschied zwischen TL-FC16 und TL-FC18?

Beide sind für die Kappe der linken Hollowtech-II-Kurbel. Shimano nennt den TL-FC18 die Profi-Version des TL-FC16, mit verchromtem Stahlkopf und ergonomischem Griff. Das TL-FC16 ist die kleine, leichte Variante für zu Hause und unterwegs.

Wie fest ziehe ich die Kappe an?

Laut Shimano mit 0,7 bis 1,5 Nm. Das ist kaum mehr als handfest. Die Kurbel halten die Klemmschrauben mit 12 bis 14 Nm.

Kann ich damit die Kurbel festschrauben?

Nein. Das TL-FC16 dreht nur die Kappe, die die Lager vorspannt. Die Klemmschrauben ziehst du mit einem 5-mm-Inbus an.

Brauche ich das Werkzeug zum Ausbau der Kurbel?

Ja. Nach dem Lösen der Klemmschrauben drehst du damit die Kappe heraus, dann lässt sich die linke Kurbel abziehen.
