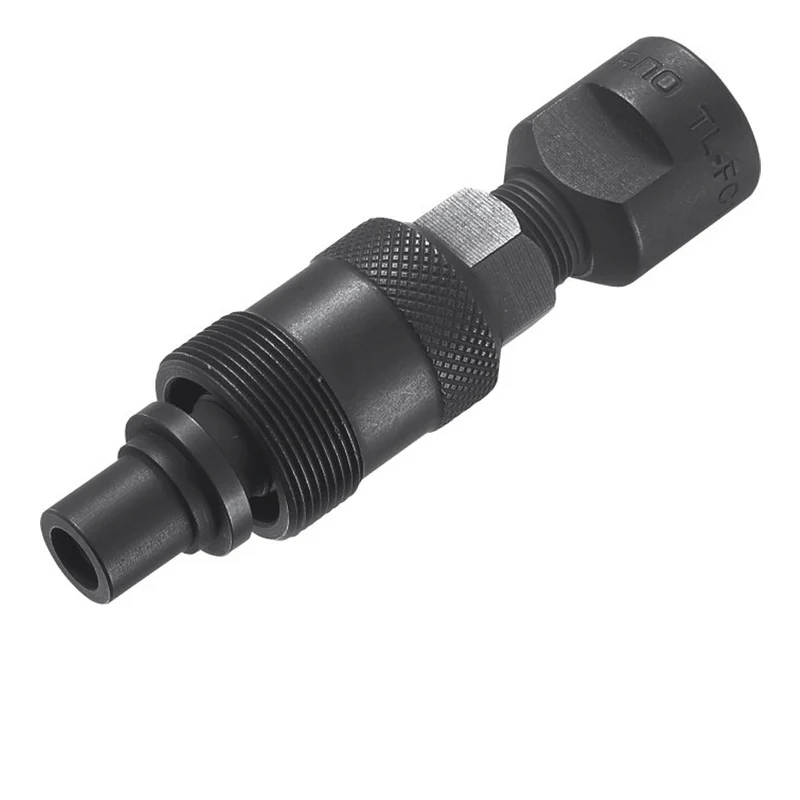

Shimano TL-FC11 Kurbelabzieher für Vierkant- und Octalink-Kurbeln

Der Shimano TL-FC11 ist der Kurbelabzieher für alle, die an einem Rad mit Vierkant- oder Octalink-Innenlager schrauben. Also Trekkingrad, Citybike, älteres MTB oder Rennrad aus der Zeit vor Hollowtech II. In meiner Werkstatt sehe ich immer wieder Kurbeln, die jemand mit Hammer und Schraubenzieher "gelockert" hat. Das Ergebnis ist ein verbogenes Kettenblatt und ein ausgenudelter Vierkant. Mal ehrlich: Eine Kurbel sitzt auf einem Konus, die bekommst du nur sauber runter, wenn du sie gleichmäßig abziehst. Genau das macht der TL-FC11.

Die wichtigsten Vorteile auf einen Blick

• Vierkant und Octalink, laut Shimano mit beiden Achs-Standards kompatibel
• Flexibler Antrieb, laut Shimano mit 15-mm-Schlüssel, 14-mm-Sechskant oder 8-mm-Inbus drehbar
• Zweitfunktion, laut Shimano auch zum Ein- und Ausbau von Vierkant-Kurbeln mit 14-mm-Befestigungsschraube
• Gehärteter Stahl, formstabil und langlebig
• Gleichmäßiger Abzug, schont Kurbelgewinde und Achse

WICHTIG: Nicht für Hollowtech II, ISIS nicht von Shimano bestätigt

Hollowtech-II-Kurbeln werden nicht abgezogen. Da löst du die Klemmschrauben und die Kappe der linken Kurbel (TL-FC16 oder TL-FC18) und ziehst den Kurbelarm von der Achse. Selbstabziehende Kurbeln mit Abziehkappe brauchen ebenfalls keinen Abzieher. Zu ISIS: Im Lieferantendatensatz steht ISIS als kompatibel, Shimano selbst nennt aber nur Vierkant und Octalink. Ich sage dir deshalb ehrlich, für ISIS gebe ich keine Garantie.

Ganz wichtig vor dem Abziehen: Erst die Kurbelschraube komplett rausdrehen. Und den Abzieher immer tief genug eindrehen. Greift er nur mit wenigen Gewindegängen, reißt das Abziehgewinde in der Kurbel aus.

Für welche Arbeiten ist der TL-FC11 ideal?

Einsatz	Wertung
Kurbel am Trekking- oder Citybike abziehen	ideal
Octalink-Kurbel (z. B. ältere XT, Ultegra) abnehmen	ideal
Innenlagerwechsel vorbereiten	ideal, zusammen mit TL-UN74-S
Hollowtech-II-Kurbeln	nicht nötig und nicht geeignet
ISIS-Kurbeln	von Shimano nicht bestätigt

Kompatibilität im Detail

Kurbel / Bauteil	Passt?
Vierkant-Kurbeln (Shimano und andere mit Standard-Abziehgewinde)	ja, laut Shimano Vierkant kompatibel
Shimano Octalink-Kurbeln	ja, laut Shimano
Vierkant-Kurbeln mit 14-mm-Befestigungsschraube	ja, auch zum Ein- und Ausbau der Schraube laut Shimano
ISIS-Kurbeln	laut Lieferant ja, von Shimano nicht genannt
Hollowtech-II-Kurbeln	nein

Nicht kompatibel: Hollowtech-II-Kurbeln, SRAM DUB und GXP, selbstabziehende Kurbeln mit Abziehkappe, Kurbeln mit beschädigtem Abziehgewinde sowie Innenlager selbst (dafür TL-UN74-S).

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-FC11
Typ	Kurbelabzieher
Kurbel-Standards	Vierkant und Octalink (laut Shimano)
Antrieb	15-mm-Schlüssel, 14-mm-Sechskant oder 8-mm-Inbus (laut Shimano)
Material	gehärteter Stahl
Farbe	schwarz
Gewicht	133 g
Anzugsdrehmoment Kurbelschraube	35 bis 50 Nm laut Shimano-Serviceanleitung für Vierkant-Kurbeln mit BB-UN26 und BB-ES25
EAN	4524667122739
Hersteller-Artikelnr.	Y13098210

Mein Montage-Tipp

Kurbelschraube raus, Unterlegscheibe nicht vergessen, die steckt oft noch im Gewinde. Dann das Abziehgewinde in der Kurbel sauber machen und den TL-FC11 mit der Hand so weit wie möglich eindrehen. Mindestens vier bis fünf volle Umdrehungen sollten greifen, sonst reißt es. Jetzt den Innendorn mit 15-mm-Schlüssel oder 8-mm-Inbus eindrehen, bis er auf die Achse drückt und die Kurbel sich löst. Beim Zusammenbau die Kurbelschraube nach Shimano-Vorgabe anziehen, für die genannten Vierkant-Kurbeln sind das 35 bis 50 Nm. Nach den ersten 50 Kilometern nachziehen, Vierkant-Kurbeln setzen sich.

Wechsel-Hinweise

• Hat die Kurbel am Vierkant Spiel oder ist der Konus rund gelaufen, hilft kein Nachziehen mehr, dann muss die Kurbel getauscht werden
• Vor dem Kurbelausbau Pedale lösen, das geht bei montierter Kurbel viel leichter

Passendes Zubehör

• Ratgeber: Pedale abschrauben, der erste Schritt, bevor die Kurbel runterkommt
• Ratgeber: Kettenblatt wechseln, dafür muss die Kurbel meistens runter
• Ratgeber: Lochkreis am Kettenblatt messen, wenn du nach dem Kurbelausbau neue Blätter brauchst
• Fahrradwerkzeug im Shop, weitere Spezialwerkzeuge für deine Werkstatt

Häufige Fragen zum TL-FC11

Passt der TL-FC11 auf ISIS-Kurbeln?

Shimano nennt nur Vierkant und Octalink. Im Lieferantendatensatz steht auch ISIS, das kann ich aber nicht mit einer Shimano-Quelle belegen. Wer eine ISIS-Kurbel hat, sollte das Abziehgewinde und den Achsdurchmesser vorher prüfen.

Womit drehe ich den Abzieher?

Laut Shimano lässt sich der Innendorn mit einem 15-mm-Schlüssel, einem 14-mm-Sechskant oder einem 8-mm-Inbus drehen.

Brauche ich den TL-FC11 für meine Hollowtech-II-Kurbel?

Nein. Bei Hollowtech II lockerst du die Klemmschrauben und die Kappe der linken Kurbel. Für die Kappe brauchst du den TL-FC16 oder TL-FC18.

Was mache ich, wenn das Abziehgewinde schon kaputt ist?

Dann greift kein Abzieher mehr sicher. In meiner Werkstatt ist das ein Fall für Spezialwerkzeug oder eine neue Kurbel. Mit Gewalt riskierst du Rahmen und Lager.

Lieferumfang

• 1 Shimano TL-FC11 Kurbelabzieher
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
