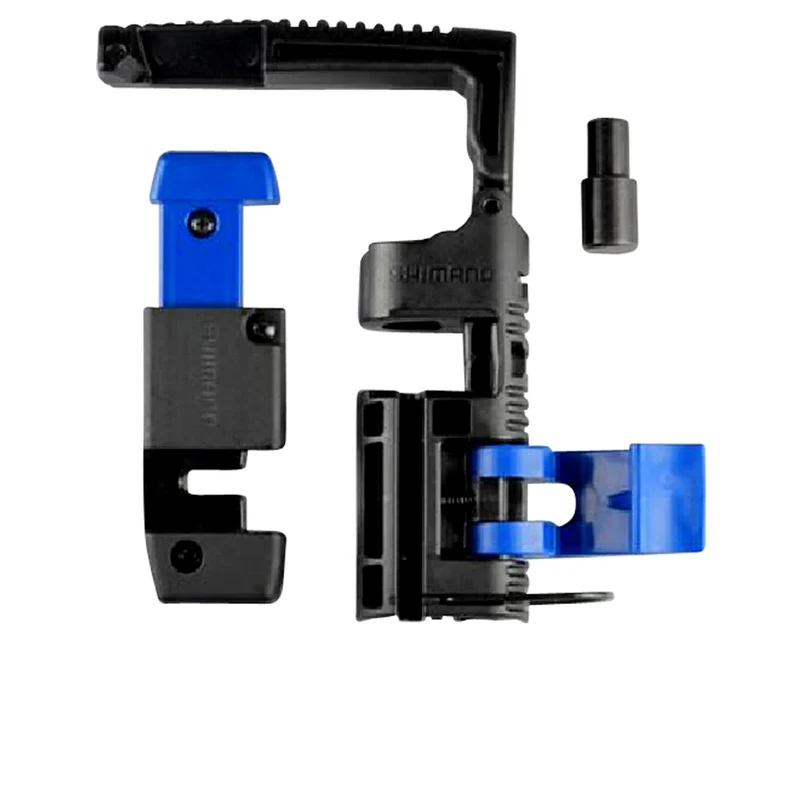

Shimano TL-BH62 Bremsleitungswerkzeug, Leitung schneiden, Pin setzen

Das Shimano TL-BH62 Bremsleitungswerkzeug ist das Zwei-in-eins-Werkzeug für alle, die ihre hydraulische Shimano-Scheibenbremse selbst kürzen, verlegen oder nach einem Lenkertausch neu anschließen. Mal ehrlich: Eine Bremsleitung mit dem Seitenschneider abzuzwicken und den Pin mit dem Hammer auf gut Glück reinzuklopfen, das geht vielleicht einmal gut. In meiner Werkstatt nehme ich dafür genau so ein Werkzeug, weil ein schiefer Schnitt oder ein halb sitzender Pin später als undichte Stelle oder weicher Druckpunkt zurückkommt.

Die wichtigsten Vorteile auf einen Blick

• Gerader Schnitt, laut Shimano schneidet das TL-BH62 die Hydraulikleitung präzise im 90-Grad-Winkel
• Pin einsetzen im selben Werkzeug, der Connector Insert (Einsteckpin) wird sauber und gerade in die Leitung gedrückt
• Einstellbare Klemmkraft, die Leitung wird beim Schneiden und Einsetzen festgehalten und rutscht nicht weg
• Ersatzklinge dabei, eine zweite Klinge liegt laut Shimano im Lieferumfang
• Werkstatttauglich, kompakt, mit Aufhängeloch für die Werkzeugwand

WICHTIG: Werkzeug ersetzt keine neuen Kleinteile

Das TL-BH62 schneidet und setzt ein, es liefert aber weder Olive noch Connector Insert mit. Nach jedem Kürzen brauchst du ein neues Olive-und-Pin-Set, das zu deiner Leitung passt. Shimano hat hier je nach Leitungstyp unterschiedliche Sets, zum Beispiel für die verbreitete SM-BH90. Alte Oliven verwende ich nie wieder, weil sie sich beim ersten Anziehen verformt haben. Und noch etwas: Das Werkzeug ist für Hydraulikleitungen gedacht, nicht für Schaltzug- oder Bremszughüllen. Dafür nimmst du einen normalen Zughüllenschneider.

Für welche Arbeiten ist das TL-BH62 ideal?

Arbeit	Wertung
Bremsleitung nach Lenker- oder Vorbauwechsel kürzen	ideal
Neue Shimano-Bremse im Rahmen verlegen und ablängen	ideal
Innenverlegte Leitung trennen und neu anschließen	ideal, danach Druckpunkt prüfen
Leitungen anderer Hersteller schneiden	schneiden meist möglich, Pin-Einsatz nur für passende Pins

Kompatibilität im Detail

Bauteil	Passt?
Shimano-Hydraulikleitungen für Scheibenbremsen (z. B. SM-BH90)	ja, dafür ist das Werkzeug ausgelegt
Shimano Connector Insert (Einsteckpin)	ja, wird mit dem Werkzeug eingesetzt
Shimano Easy Hose Joint Leitungen	laut Shimano-Händlerhandbuch zum Schneiden der Leitung vorgesehen
Bowdenzughüllen (Schaltung, mechanische Bremse)	nein

Nicht kompatibel: Mechanische Zughüllen und Stahlflex-Leitungen. Für Pins anderer Bremsenhersteller gibt Shimano keine Freigabe, dort ist das Werkzeug höchstens als Schneider sinnvoll.

Technische Details

Eigenschaft	Wert
Marke	Shimano
Modell	TL-BH62 (Disc Brake Hose Cut & Set Tool)
Funktionen	Leitung im 90-Grad-Winkel schneiden, Connector Insert einsetzen
Klemmkraft	einstellbar
Material	Kunststoffgehäuse, Klinge aus Stahl
Farbe	schwarz
Anzugsmoment Leitungsverschraubung	laut Shimano-Händlerhandbuch 5 bis 7 Nm am Sattel, 5 bis 6 Nm am Hebel
EAN	4524667937708
Hersteller-Artikelnr.	Y13098570

Mein Montage-Tipp

Miss die neue Leitungslänge immer bei voll eingeschlagenem Lenker und ausgefederter Gabel. Dann die Leitung ins TL-BH62 legen, Klemmung anziehen und in einem Zug schneiden. Danach Olive über die Leitung schieben, den Pin mit dem Werkzeug gerade einsetzen, bis er am Anschlag sitzt, und die Verschraubung mit Drehmomentschlüssel nach Shimano-Vorgabe anziehen. Weil beim Trennen Luft ins System kommen kann, entlüfte ich danach oder prüfe zumindest den Druckpunkt mehrmals, bevor das Rad rausgeht.

Wechsel-Hinweise

• Klinge wechseln, sobald die Schnittkante ausfranst oder die Leitung gequetscht wird
• Ölreste nach der Arbeit abwischen, Mineralöl macht den Kunststoff mit der Zeit schmierig

Passendes Zubehör

• Ratgeber Scheibenbremsen richtig entlüften, der nächste Schritt nach dem Kürzen
• Shimano Deore BL-M6100 Bremshebel links, falls du den Hebel gleich mit erneuerst
• Shimano SLX BR-M7100 Bremssattel, 2-Kolben-Sattel für das MTB

Häufige Fragen zum Shimano TL-BH62

Kann ich mit dem TL-BH62 auch die Olive aufpressen?

Nein. Das Werkzeug schneidet die Leitung und setzt den Connector Insert ein. Die Olive schiebst du von Hand auf, sie wird erst beim Anziehen der Verschraubung verpresst.

Muss ich nach dem Kürzen der Leitung entlüften?

Oft ja, weil beim Trennen etwas Luft eindringen kann. Wenn der Druckpunkt danach weich ist oder der Hebel zum Lenker durchgeht, entlüftest du die Bremse nach Shimano-Anleitung.

Sind Olive und Pin beim Werkzeug dabei?

Nein. Im Lieferumfang sind das Werkzeug und eine Ersatzklinge. Olive und Pin kaufst du passend zu deiner Leitung separat.

Reicht nicht ein scharfes Messer zum Schneiden?

Mit dem Messer wird der Schnitt selten exakt gerade und die Leitung wird leicht gequetscht. Dann sitzt der Pin schief und die Verbindung kann undicht werden. Das TL-BH62 hält die Leitung fest und schneidet rechtwinklig.

Lieferumfang

• 1 Shimano TL-BH62 Bremsleitungswerkzeug
• 1 Ersatzklinge
• DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
